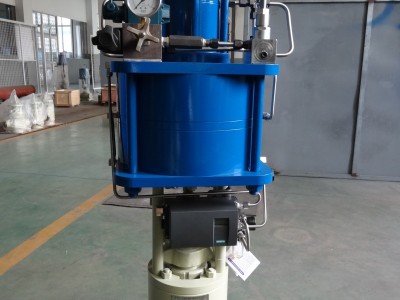

點擊圖片查看原圖單座閥門的代號
HK611-p常溫型-17~+230℃
HK612-p高溫型-17~+566℃
HK613-p低溫型-100~+45℃
HK600高壓差閥的基本組成
HK600系列高壓差調節閥是由閥體、閥蓋、閥座、閥芯、閥桿、導向套和填料等零件組成，閥芯和閥桿連接在一起，閥蓋和閥體之間設有導向套，為閥芯上下移動起導向作用，導向套上設有泄壓平衡孔，是導向套上腔的介質很容易通過小孔流入閥腔，不會影響閥芯的移動。閥體內設有一個閥芯和一個閥座，泄漏量小，容易保證密封。
單座調節閥Cv值和行程
|
公稱通徑（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|||||||||||
|
閥座直徑（mm） |
10 |
12 |
14 |
20 |
25 |
32 |
40 |
40 |
50 |
50 |
65 |
65 |
80 |
80 |
100 |
125 |
150 |
150 |
200 |
250 |
|
|
Cv值 |
高精度閥芯 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
17 |
24 |
24 |
44 |
44 |
68 |
68 |
99 |
99 |
175 |
275 |
360 |
360 |
640 |
1000 |
|
高容量閥芯 |
30 |
50 |
85 |
125 |
200 |
420 |
700 |
||||||||||||||
|
快開閥芯 |
35 |
55 |
95 |
135 |
220 |
460 |
720 |
||||||||||||||
|
額度行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||
