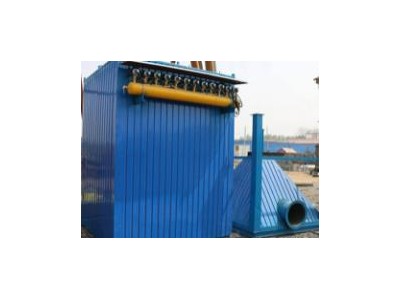

工作原理：
含塵氣體由進氣口進入灰斗、或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使濾袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期濾袋上的粉塵。清灰是由程序定時順序起動脈沖閥，使包內壓縮空氣(0.5-0.7MPa)由噴吹孔眼噴出（稱一次風）通過文氏管誘導數倍于一閃風的周圍空氣（稱二次風）進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。
脈沖袋式除塵器調試過程問題分析與費用<一>、脈沖袋式收塵器調試過程出現問題及分析
1、煙氣溫度
調試初期，由于處于水泥生產的旺季，廠家為了趕訂單，整個立窯處于嚴重超負荷深暗火運行狀態，其結果是立窯出口處煙氣溫度很低，在40~50之間波動。雖然煙管和除塵器都采取了保溫措施，除塵器布袋處的溫度也只在40左右，煙氣結露嚴重。
布袋出現了局部“糊袋”現象，阻力劇增，風機不能正常工作。
為保證除塵器正常運轉，唯有適當提高立窯煙氣的出口溫度到70~110。建議廠家采用兩個措施，一是適當降低產量，二是提高燒窯水平，控制在淺暗火操作，目的是使立窯煙氣溫度基本可提高到70~90。同時，為進一步降低煙氣的熱損失，對整個單機除塵設備系統的保溫和密封性能進行了檢查和修補。采取了這些綜合措施后，“糊袋”問題得到解決。由于除塵器布袋表面的聚四氟乙烯薄膜對煙塵具有良好的剝離性能，當較長時間處于高溫狀態時，因局部“糊袋”而產生的塵塊被烘干后，在噴吹時自動脫落，除塵器布袋也得以自動修改。
為防止“燒袋”，除塵器在設計時充分考慮了溫度控制系統。當煙氣溫度大于260時，混風氣動蝶閥自動打開，冷空氣通過混風管混入立窯煙氣中，使煙氣溫度下降到260以下。若混風后，煙氣溫度仍大于260混風氣動蝶閥自動關閉，旁通煙囪蝶閥自動打開，同時風機自動停機，立窯煙氣通過部分沉降室后直接外排。此時，看火工和操作工要及時采取措施，把窯面溫度降下來，以免長時間煙氣超標外排。
2、噴吹空氣量及噴吹周期
對脈沖袋式收塵器而言，清灰效果好壞主要由噴吹空氣量和噴吹周期決定。本除塵器在初期選配的空壓機氣量為0.9m/min，貯氣罐，除塵器布袋排與排之間噴吹時間間隔為l0s，共有12排。調試時發現，清灰效果較差，尤其當煙氣溫度偏低時。分析原因，主要是壓縮空氣量偏少，加上噴吹周期又較短，造成噴吹力不夠。后把空壓機換成氣量為1.5/min除塵器布袋排與排之間噴吹時間間隔則改為20s，噴吹清灰效果得到改變。
<二>、布袋收塵器與靜電除塵器在鍋爐煙氣工程中的費用對比
兩種除塵器初性投資比較
①單機布袋除塵設備的煙塵排放濃度都達到環保排放要求<50mg/m³的情況下，初期投資布袋收塵器要比靜電除塵器(五電場)低約10%左右。②一般在煙塵排放濃度<200mg/m³的情況下，初次投資除塵濾袋要比靜電除塵器(四電場)高約10%左右。③粉煤灰里SiO2和Al2O3之和大于90%不適合靜電除塵器捕集的粉塵，在煙塵排放濃度<200mg/m³情況下，初期投資靜電除塵器(加大型四電場)要比布除塵器略微高一些。
兩種除塵器的運行費用比較
①運行電耗
單機布袋除塵設備：主引風機電耗高，清灰系統電耗低。
靜電除塵器：主引風機電耗低，電場吸附粉塵產生電暈電耗高，總體計算兩種除塵器的電耗相差不大，一般情況下單機脈沖除塵器要比四電場的靜電除塵器電耗要低，要比三電場的靜電除塵器電耗要高。
②排污費用
單機布袋除塵設備：煙塵排放能穩定在規定的煙塵排放要求范圍內，對于循環流化床爐內噴鈣鍋爐還有協助脫硫功能，脫硫效率提高15%左右，排污費較小。
靜電除塵器：現在四電場靜電除塵器使用較好的排放濃度也在80mg/m³以上，且不穩定，每年要上繳幾十萬甚至上百萬的排污費，這個費用是布袋收塵器沒法比較的。
③日常維護檢修費用
布袋收塵器：基本上全是自動控制，機械化部分少，日常維護人員少，只是需要加油和觀察。
靜電除塵器：機械傳動部分多，加油觀察部分多，又有高壓設備，不方便，維護人員要多，費用相對較高。
④四至五年的大修費用
布袋收塵器：布袋收塵器的除塵濾袋壽命一般在三到五年，使用者可利用其率除塵所節約下來的耗電費用和排污費用來換除塵濾袋。
靜電除塵器：靜電除塵器大修的主要是換電場的陰、陽板和清灰振打系統，這換周期較長，一般在5-8年左右，但換費用較高。
綜合以上這兩種除塵器的投資和運行費用的比較，再根據2004年1月1日我國新頒布的火電廠煙塵排放要求＜50mg/m³，不難看出布袋除塵技術是火電廠鍋爐煙氣凈化技術的選。
綜上所述，相同工況粉塵，布袋收塵器的性價比優于靜電除塵器。
