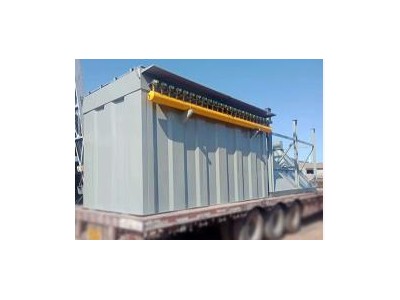

布袋除塵器設備的結構由以下部分組成：
1、箱體：包括袋室、凈氣室、多孔板、除塵布袋、骨架、檢修門、箱體設計耐壓為5000Pa。
2、出風系統：包括風機、風機配用電機。
3、噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
4、進氣的排灰部分有三種形式：一為標準帶灰斗式，二為抽屜式。三為灰倉式。
袋式除塵器系列特點以及清灰系統方式(一)、袋式除塵器系列特點
1、布袋除塵器
袋式除塵器中裝有大量的濾袋，當煙氣通過濾袋時，煙氣中的粉塵在除塵器布袋中被捕捉，能使煙氣中粉塵質量濃度低于50mg/m³，甚至低于20mg/m³，可使電廠煙塵排放總量減少90%。單機布袋除塵設備是干法、半干法脫硫工藝的經典配置，具有除塵和脫硫的雙重功能，可提高脫硫效率10%左右。
2、靜電+袋式除塵器特點
煙氣先通過電除塵，80%以上粉塵被收集，然后通過除塵器布袋，這樣可以減低袋式除塵器的阻力，延長布袋使用壽命，增加除塵效率，排放質量濃度可以穩定在30mg/m³以內。
袋式除塵在排放質量濃度，設備電耗、總耗能指標以及占地方面有相當的優點，就一次性基建投資總造價，袋式除塵器比電除塵器略低10%左右，但檢修和維護費用袋式除塵器明顯高于靜電除塵。
(二)、脈沖除塵器清灰系統方式
單機脈沖袋式除塵器的清灰方式可分為在線和離線。幾萬風量的除塵器常采用在線清灰，幾十萬風量的除塵器常采用離線清灰。在線清灰就是除塵器濾袋邊過濾邊清灰；離線清灰就是將過濾和清灰分開，除塵器濾袋過濾時不清灰，除塵器濾袋清灰時不過濾，設備造價高。
脈沖清灰系統可分為定時控制和阻力控制。定時控制即固定脈沖周期，定時清灰，清灰方式不隨實際運行的因素而波動，對初始調節要求高，調節不好會造成頻繁噴吹，降低除塵器濾袋和膜片的使用壽命，長時間間隔噴吹又會影響除塵器的運行效果。阻力控制即將除塵器的設計阻力作為控制儀的工作點，使清灰的時間和除塵器的運行阻力聯系起來。當凈氣室和含塵室的壓差達到一定值(一般為1000～1300Pa左右)時開始清灰。這種定阻力控制清灰方式能避免定時控制存在的缺點，使清灰的頻率接近除塵器的實際運行情況。
由于糧食飼料行業要處理的含塵氣體濃度較高，很大一部分除塵器是作為中間分級處理設備，清灰的頻率較高，阻力控制和定時控制相比已沒有優點可言。定時控制清灰還可以避免阻力控制產生的誤操作和失效的問題。
