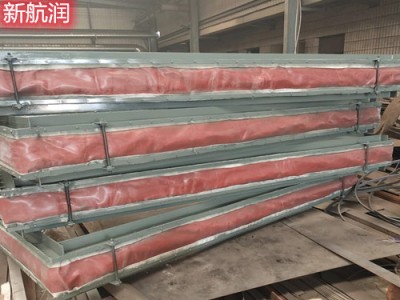

點擊圖片查看原圖
非金屬補償器也稱非金屬柔性補償器、纖維織物補償器，是由多種具有優異物理化學性能的非金屬特種高溫材料制造的管道連接產品。
一、蒙皮。蒙皮是非金屬補償器的主要伸縮體，是由性能優良的硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲綿等多層復合而成，是一種高強密封復合材料。其作用是吸收膨脹量，防止漏氣和雨水的滲漏。
二、不銹鋼絲網。不銹鋼絲網是非金屬補償器的內襯，阻止流通介質中雜物進入膨脹節和阻止膨脹節中材料的向外散失。
三、保溫棉。保溫棉是兼顧非金屬補償器的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。
四、隔熱填料層。隔熱填料層是非金屬補償器的主要確定，它是由多層陶瓷纖維等經得起高溫材料組成，其厚度可根據流通介質溫度及高溫材料的導熱系數等通過傳熱計算確定。
五、機架。機架是非金屬補償器的輪廓支架，確定有足夠的強度和剛度，機架的材料應與介質溫度相適應。一般在400。C以下用Q235-A600。C以上用不銹鋼或不怕熱鋼制成。機架一般有與所連接的煙風道相匹配的法蘭面。
六、擋板。擋板是起導流和保護隔熱層的作用。材質應與介質溫度相一致。材料應是不易腐蝕和的。擋板還應不影響膨脹節的位移。
非金屬矩形補償器適用范圍：
非金屬補償器普遍應用于鋼鐵廠、冶煉廠、石油化工廠，火力發電廠、水泥廠及原子能電廠等排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備的出入口處，它都優于金屬伸縮節，因此深得用戶的一致好批評，大力推廣應用。
非金屬補償器具有以下特點：
一、無硬力傳遞非金屬軟連接產品采用柔性材料構成，因此去掉了硬力傳遞，優化了管路系統設計，延長了管路設備的使用壽命。
二、補償熱膨脹管路系統在運行過程中隨著溫度的急劇變化會產生多方向偏移。非金屬補償器能在小空間內提供一些補償。
三、非金屬補償器為無機材料制造，因此具有很高的不怕溫、阻燃性能。并可根據工作介質的不同選用與之相匹配的材料結構解決腐蝕性問題。
四、補償安裝誤差在管道的設計、加工、安裝等過程中系統誤差是在所難免的。非金屬補償器能去掉這些誤差。密封性良好。
五、非金屬補償器密封性能優異，無論在任意介質下都能提供良好的密封。
非金屬膨脹節包括法蘭、鼓形蒙皮，法蘭固定連接在鼓形蒙皮的兩端，構成補償結構；法蘭內端面設有止口，鼓形蒙皮兩端外翻，形成徑向法蘭邊，嵌入法蘭內端面止口內；法蘭內端面設有環板，環板通過螺釘固定連接在法蘭內端面上，并將鼓形蒙皮徑向法蘭邊固定連接在法蘭內端面止口內；進一步改進在于：環板與法蘭內端面之間間隙內填充密封膠，形成止口周邊密封結構；鼓形蒙皮為多層復合結構；鋼絲網為單層或多層金屬絲網。
