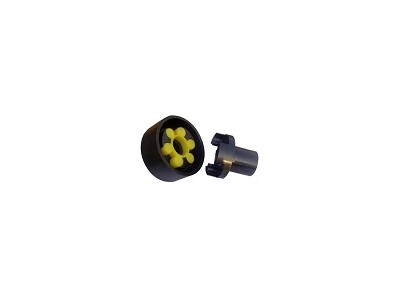

梅花彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中等扭矩和要求高性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度∶-35℃～80℃，傳遞公稱扭矩25～12500Nm，許用轉速1500～15300r/min。
梅花彈性聯軸器結構特點如下：
一、中間彈性體聯接。
二、可吸收振動、補償徑向、角向和軸向偏差。
三、抗油與電氣絕緣。
四、順時針與逆時針回轉特性相同。
五、定位螺絲固定。
梅花彈性聯軸器是一種應用很普遍的聯軸器，也叫爪式聯軸器，是兩兩個金屬爪盤和一個彈性體組成。兩個金屬爪盤一般是45號鋼，但是在要求載荷好用的情況下也有用鋁合金的。梅花彈性聯軸器的彈性元件近似梅花狀，換彈性元件需軸向移動（LMD，LMS型除外）。梅花形彈性元件的材料有聚氨酯和鑄形尼龍兩種。主要有四瓣，六瓣，八瓣，十瓣，十二瓣。MT1：四瓣，MT2-MT7六瓣，MT8-MT9：八瓣，MT10-MT12：十瓣，MT13-MT14：十二瓣。梅花彈性聯軸器的結構形式主要有：基本型，單法蘭型，雙法蘭型，分體式制動輪型，整體式制動輪型。
下面，再來介紹一下一下不同情況下的梅花彈性聯軸器性能：
一、可移性：聯軸器的可移性是指補償兩回轉構件相對位移的能力。被連接構件間的制造和安裝誤差、運轉中的溫度變化和受載變形等因素，都對可移性提出了要求。可移性能補償或由于回轉構件間的相對位移造成的軸、軸承、聯軸器及其他零部件之間的附加載荷。
二、具有足夠的強度和使用壽命。
三、結構簡單，裝拆、維護方便。
四、緩沖性：對于經常負載起動或工作載荷變化的場合，聯軸器中需具有起緩沖、減振作用的彈性元件，以保護原動機和工作機少受或不受損傷。
另外，對梅花聯軸器的全部零件進行清洗、清理及質量評定是聯軸器拆卸后的一項為重要的工作。零部件的評定是指每個零部件在運轉后，其尺寸、形狀和材料性質的現有狀況與零部件設計確定的質量標準進行比較，判定哪一些零部件能繼續使用，哪一些零部件應修理后使用，哪一些屬于應該報廢愈新的零部件。在梅花彈性聯軸器拆卸前，要對聯軸器各零部件之間互相配合的位置作一些記號，以作復裝時的參考。用于高轉速機器的聯軸器，其聯接螺栓經過稱重，標記需要清楚，不能搞錯。對梅花彈性聯軸器的全部零件進行清洗、清理及質量評定是聯軸器拆卸后的一項為重要的工作。零部件的評定是指每個零部件在運轉后，其尺寸、形狀和材料性質的現有狀況與零部件設計確定的質量標準進行比較，判定哪一些零部件能繼續使用，哪一些零部件應修理后使用，哪一些屬于應該報廢愈新的零部件。
