脈沖噴吹袋式除塵器除塵濾袋的主要構造及清灰效率影響參數其一、脈沖噴吹袋式除塵器的主要構造
脈沖噴吹袋式除塵器主要由脈沖噴吹清灰裝置、除塵布袋室、箱體框架、儲灰輸灰系統、壓縮空氣系統和電氣控制系統等幾部分組成。

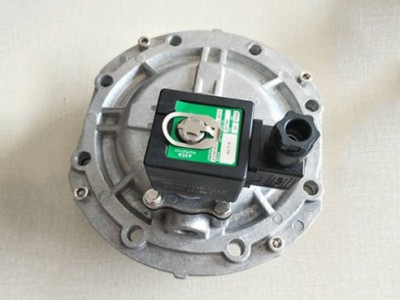

脈沖清灰裝置包括電磁脈沖閥膜片控制儀、電磁脈沖閥膜片、噴吹管等，電磁脈沖閥室包括花板、除塵布袋、籠骨等。這兩部分是影響脈沖噴吹袋式除塵器除塵效率和清灰效果的關鍵設備，對除塵器的正常運行起著決定性的作用。
箱體框架包括密封箱體、支柱、梯子、平臺等，主要由鋼結構組成，包括各種型號的鋼板和型鋼。它是除塵器的主要支撐結構，負責承擔自身和除塵器其他各部分的荷載。
儲灰輸灰系統由灰斗、刮板機、卸灰閥、儲灰倉、加濕機等設備組成。
除塵器所捕集的粉塵都落在灰斗中，然后通過刮板機運送到儲灰倉中儲存，再集中處理。它也是除塵器維持正常運行所的設備。
壓縮空氣系統主要作用是為噴吹清灰系統和各種氣控設備提供氣源，由一個大的儲氣罐、數個分氣包和密閉的空氣管道所組成。在清灰過程中，壓縮空氣會發生消耗，這就需要工廠的壓縮空氣站隨時補充使壓縮空氣系統保持正常運轉。
電氣控制系統采用可編程序控制器進行控制，除塵器的各個部分可根據要求進行自動或者手動控制，有些設備也可以聯動。
其二、脈沖除塵布袋除塵器清灰效率影響參數
l)噴吹壓力
噴吹壓力是指脈沖電磁閥膜片噴吹的壓縮空氣壓力。噴吹壓力高時，誘導的二次氣流多，形成的反吹風速也較大，清灰效果好，同時除塵器壓降變小，在限定袋式除塵器壓降的情況下，其處理能力也較強。但噴吹壓力過高，會出現過度清灰現象，同時耗氣量加大，浪費能源；如果噴吹壓力不足，導致進入脈沖電磁閥膜片的噴吹力度不夠，不能克服粉塵在除塵布袋表面的附著力，清灰不力，導致除塵布袋內外壓差增加，降低除塵效率。可見，噴吹壓力過高或過低均會使清灰效果變差。
2)脈沖寬度
脈沖寬度即噴吹時間，一般脈沖寬度在0.03-0.3s噴吹時間直接影響噴口流量，進而影響清灰效果。噴吹時間越長，耗氣量就越大，因而在滿足凈化能力的前提下，應盡可能減小噴吹時間。另外，脈沖間隔時間在1-30s，是由粉塵的性質和脈沖電磁閥膜片的型號等決定的。當除塵布袋內外壓差達到1-1.5KPa時清灰為宜，可以根據不同的介質，不同的工作環境，根據經驗值選取合適的脈沖寬度和脈沖周期。
3)粉塵負荷
粉塵負荷是指單位面積上粉塵的質量。粉塵負荷過小，會導致除塵布袋上的粉塵分布不均勻，除塵布袋透氣度相對大一些，導致多的噴吹氣體透過除塵布袋而未達到清灰的目的，致使除塵布袋下部清灰不力，既影響清灰效果也耗費資源；粉塵負荷過大，會造成除塵布袋阻塞，有一部分粉塵一直無法噴吹下來，既影響清灰效果亦影響除塵布袋的使用壽命。因此，無論在實驗中還是實際工廠運行過程當中，粉塵負荷達到值(一般為0.8-1.Okg/m2)即應該打開噴吹裝置進行清灰。
4)噴吹距離
噴嘴與除塵布袋口的距離直接影響到清灰的效果，當噴嘴過于接近除塵布袋口時，誘導氣流還沒有來得及擴散就進入除塵布袋，使得噴吹力量減弱從而影響清灰效果；當距離高于值時，進入除塵布袋的誘導氣量會有所增加，但主噴吹氣流會因距離的增加產生膨脹效果，一部分氣流噴吹出除塵布袋口，使其清灰效果不好，所以要確定噴嘴與除塵布袋之間的較佳距離，以達到降低負壓、穩定正壓的較佳清灰效果。
5)噴口直徑
噴口直徑的大小直接影響噴口的流速和流量，從而使得引射的流量不同，造成不同的反吹風速，清灰效果受到影響。噴口直徑的加大會是壓縮空氣的消耗量加大，從而增加設備的運行成本，因此在實際中應選用適合的噴口直徑。
