大跨度橋架的橋高沿跨徑方向變化，形成曲弦桁架；中、小跨度采用不變的桁高，即所謂平弦桁架或直弦桁架；輕質標準化桁架單元構件、橫梁、縱梁、橋面板、橋座及連接件由鋼材制成，可快組裝成適用于各種跨度和荷載的桁架橋。構件之間的連接方式采用螺栓連接，橋面系可采用鋼橋面板，也可采用混凝土橋面；橋梁兩側可額外的設計外置或內置人行道，超寬雙車道可拓展至10米。

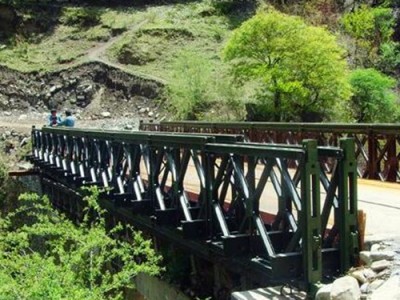

貝雷橋以不銹鋼板材做成輕巧的規范化桁架結構模塊預制構件及承重梁、側梁、路面板、橋座和連接件等構成，用不錯的安裝操作可就地快組裝成適用各種各樣跨距、載荷的桁架結構橋梁結構，在中國命名為裝配式建筑道路鋼橋，是鋼橋中的一種，但又不相當于鋼橋，貝雷橋愈加典型性，其主要特點是模塊化設計，運用愈加方便、普遍。 貝雷橋的施工流程主要是：
1、組裝先要安裝鼻架，貝雷橋鼻架安裝：在發布岸的搖滾樂上先將貝雷橋的桁架結構組裝好，桁架結構片一端放到搖滾樂上，另一端則放到臨時性墊塊上。
2、桁架結構片的陰陽頭一致，將一根承重梁放置前面豎桿后邊，將承重梁底邊內兩行孔洞分別插入兩塊桁架結構片腹桿承重梁墊塊上的剪力釘，用承重梁工裝夾具夾到，暫不扭緊，待該承重梁上的拋撐安裝好后再扭緊。
3、安裝次節桁架結構片，與此同時，貝雷橋在前一節的桁架結構承重梁上應安裝拋撐，次節桁架結構前面豎桿的后邊安裝上承重梁，用橫梁工裝夾具輕輕地夾到，暫不扭緊，待該承重梁上的拋撐安裝好后再扭緊。
4、安裝第三節桁架結構，并在一節桁架上面安裝抗沖擊支撐桿，在次節桁架結構片承重梁上安裝拋撐。先后循環系統開展鼻架安裝，共需安裝四節桁架結構片作為鼻架。
5、貝雷橋發布了起重機牽引帶，牽引全過程中需確定統一指揮、流程一致、實際操作融洽，隨時隨地查驗滾輪和橋梁運行狀況，假如看到有一場，應該馬上終止實際操作，待解決問題后再再次推動。
6、將橋梁推進到地方后，拆卸鼻架，用液壓千斤頂?shù)肿蛄焊箺U就座，查驗貝雷片并旋緊全部固定支架、承重梁工裝夾具和抗沖擊支撐桿。
7、開展貝雷橋側梁、路面板、厚鋼板等的鋪裝。
貝雷橋在使用時，應在橋梁兩端，豎立標明載重等級的標志牌，嚴防超載運行，并經常派人檢查；貝雷橋具有結構簡單、運輸方便、架設快、分解容易的特點，根據實際需要的不同跨徑組成各種類型和各種用途的臨時橋，應急橋和固定橋；在結構中使用了貝雷梁和貝雷片，而鋼橋是用制造材質來進行定義的。貝雷橋主體多采用貝雷片拼裝組成，采用多層或單層結構形式，分上下增加結構，橋臺采用混凝土擴大基礎。
貝雷橋的主墩采用鋼管樁，一般每墩設置鋼管樁兩排，水上部分采用型鋼焊接連接成整體，在排架樁上部搭設平臺。平臺搭建完后就可以在上部拼裝貝雷片，通常貝雷片下方設置增加旋桿抵承受抗荷載時產生的撓度。在上部結構中多采用工字鋼作為便橋橫梁，橫梁挑出部分與上部貝雷片連接，形成三角加固，橫梁上左右兩側縱向設置工字鋼作為便橋縱梁，工字鋼之間以鋼筋焊接連成整體，確定整體的結實性。
