凹眼的間距與桁架片間距相同，橫梁就位后，桁架的間距也就相對固定；拉桿端部有一凸頭，裝置時將拉桿凸頭扣入橫梁墊板缺口內，懸梁的一端勾在桁架豎桿的長方孔上，再用把桿轉動支承桿，使其壓緊固定橫梁。橫梁夾具不能接受很大的向上荷載，當橫梁用夾具夾住時，制止用千斤頂在橫梁下頂起。主體構造由每節3米長的桁架用銷子銜接而成，位于車行道的兩側，桁架間用橫梁相連，每節桁架設置兩根橫梁。

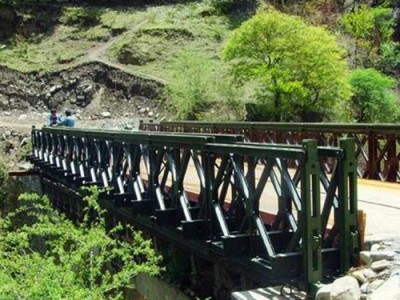

橫梁上鋪橋面，橋梁兩端設有端柱。主桁經過端柱支承于橋座（支座）和支座板上，橋梁與路堤可用引橋銜接。全橋設有許多銜接系構件如斜撐、抗風拉桿、支撐架、聯板等，使橋梁構成穩定的空間構造。裝配式公路的貝雷橋?yàn)橹写┫鲁惺借旒軜颍麒煊设旒苡娩N(xiāo)子銜接而成，其構件輕巧簡單、互換性不錯、拆裝便當、架設速度較快、順應性強，主要用于架設單跨暫時性橋梁，橋頭由端柱、橋座、座板、搭板、搭板支座等構成。 多排貝雷片作梁或柱使用時，須用支撐架加固上下兩節貝雷片的結合部。貝雷橋下弦桿上，設有4塊橫梁墊板，其上方有凸榫，用以固定橫梁在平面上的位置，在下弦桿的端部槽鋼腹板上還設有兩個橢圓孔，供連接抗風拉桿使用。貝雷片豎桿均用8#工字鋼制成，在豎桿靠下弦桿一側開有一個方孔，它是供橫梁夾具固定橫梁使用的。鋼材制成輕便的標準化桁架單元構件及橫梁、縱梁、橋面板、橋座及連接件等組成，安裝設備可就地拼裝成適用于各種跨徑。
貝雷梁有增加弦桿橋梁的拼裝，與非增加橋梁的拼裝程序基本相同，要增加拼裝增加弦桿作業。對于增加的單層橋梁，通常采用整體式拼裝、半整體式拼裝或單個構件拼裝。整體式拼裝是將增加弦桿與桁架預先用弦桿螺栓連好后再一起拼裝，這種方法可簡化作業程序，提升拼裝速度，但桁架構件較重，操作較困難。螺旋套一端并附設銷緊螺母橫梁夾具孔斜撐、支撐架及聯板都備有空心圓錐形套筒。
在安裝時如套筒不能全部壓入孔眼，需旋豎螺栓，套筒自可導入孔眼內。抗風拉桿兩端各有一個銷釘孔，并有用鏈條系掛的銷釘，利用該銷釘使抗風拉桿與桁架連接。轉動螺旋套至桿端觸及墊塊，表示拉桿已處于正確長度。在另一對角線兩端裝有凹形定位架，以便于菱形千斤頂座落在桁架弦桿上，隨千斤頂?shù)膹堥]，即可推或拉桁架，以利在特別情況下拼裝，弦桿千斤頂僅當安裝上層桁架時才使用。
橋梁在裝完層后，由于結構自重及銷子與銷孔間的空隙，將會產生下彎或上拱現象，從而使安裝上層桁架時接頭錯開，此時須用弦桿千斤頂將上層桁架推、拉就位后，銷子才能插入。貝雷橋連接系包括斜撐、聯板、支撐架、抗風拉桿等，斜撐用于增加橋梁的橫向穩定，其兩端各有一個空心圓錐形套筒，一端與桁架端豎桿上的支撐架孔連接，另一端與橫梁短柱連接。每節桁架在端豎桿上裝一對斜撐，橋頭端柱另加一對。
