焊煙凈化除塵設備的運用與結構特點及焊接煙塵捕集方式【一】、焊煙凈化除塵設備的運用與結構特點
焊煙凈化除塵設備主要針對治理電弧焊、二氧 化碳保護焊、MAG焊接、碳弧氣刨焊、氣熔割、焊接等各種工業生產焊接過程中產生煙塵的崗位式收集凈化，是一種實用型的焊接崗位配套煙塵治理設備。這種焊煙凈化除塵設備可使您的工作環境變得清潔。

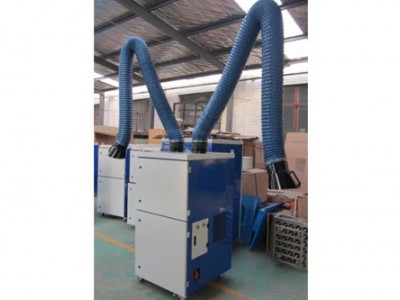

移動式焊煙凈化除塵設備是專為焊接作業產生的煙塵過濾凈化處理而設計的輕便除塵設備，內設阻火器、高精度焊接煙塵防火阻燃型濾筒，在緊湊型離心風機的抽吸作用下，煙塵通過柔性吸氣臂收集進入過濾器，經濾筒過濾，清潔空氣可直接排入車間。
焊煙凈化除塵設備的型號選擇好像是一臺空調的選擇，房間的環境以及房間大小都與空調的使用效果息息相關。相同的是，焊煙凈化設備的凈化效果能否達到要求也是跟凈化器的型號選擇息息相關的。
還有很重要的一點是要根據周邊的環境選擇適合自己的低空或高空排放的凈化器，如果是有煙管于樓頂上進行排放的，且排煙口遠離居民樓30米左右的，都應該選擇高空排放焊煙凈化除塵設備，否則選擇低空排焊煙凈化設備，才能大限度地降低油煙對周圍環境的傷害，合理排油煙。
焊接車間出現煙塵污染問題，不只是造成在這種環境下工作的不舒服，而且對工人的身體健康上也會造成有很大的傷害，由于焊煙凈化除塵設備的出現，在程度上很好地處理了這些問題，很好地保護我們的健康，那在運用焊煙環境下的要注重保護，減少對我們的傷害。
1、在焊煙車間的工作場所下，現場殘留的少量煙霧焊煙污染吸塵臂安置不到位調劑吸氣臂的擺放地位。
2、焊煙焊煙凈化除塵設備工作完成后未及時清算招致吸氣臂導氣不暢疏浚吸氣臂，吸氣臂吸氣通順。
3、微細塵粒含量不夠活期導入含粗粒子氣體擦清壁面。
4、氣體中水汽冷凝，涌現結露或結塊隔熱保溫或對器壁加熱。
5、壁面積灰重大壁面外表不潤滑處理內外表。
6、在車間工作時產生的煙霧遠大于污染器的單位時光實踐排匯量增添污染器數量或改用大功率的焊煙凈化除塵設備。
【二】、焊煙凈化器焊接煙塵捕集方式
1.焊煙凈化器吸氣臂捕捉方法
抽吸臂的骨架類似于人的手臂，并且抽吸臂可以通過阻尼桿和摩擦板的作用懸浮在抽吸臂的長度內的空間中。在吸氣罩的位置設計旋轉機構，以確保吸氣罩可以在方向上與焊接位置對齊。通過流體設計和氣流模擬，抽吸罩使抽吸臂能夠捕獲焊接過程中產生的大量煙霧和灰塵。
焊煙凈化器吸臂的外層是軟管，直徑為φ160，內襯鋼絲。一方面，它可以防止火花飛濺和損壞軟管，并且軟管結構確保抽吸臂可以靈活地移動而不會被負壓吸入。每個吸臂的設計流量通常為1，500-2000m3/h，吸氣罩位于焊接位置上方250-300mm處。吸臂的安裝要安裝在墻上或安裝在地面上的柱子上。
適用范圍：
吸風罩的抽吸罩尺寸為φ160-230mm，適用于焊接長度不過99mm的焊接和工人固定的焊接位置。焊接方法適用于手工電弧焊接、CO2氣體保護焊接焊接、MAG焊接、MIG。
2.頂吸罩
為了捕獲工作站產生的灰塵，焊煙凈化器設計用于覆蓋工件的所有焊接位置。頂罩的形狀為四個凸脊，每邊與地面之間的夾角不小于45°，為了避免側向氣流的干擾，通常將弧幕懸掛在吸力側引擎蓋。
頂吸式抽油煙機適用于固定的焊接位置，焊接位置多，工人可以在抽吸罩覆蓋的范圍內自由焊接，生成的焊接灰塵可以順利捕獲，實現高捕獲效率。
3.頂吸板頂吸板的捕集原理類似于頂部吸盤的捕集原理。兩者之間的區別在于頂部吸板是單層結構。氣流模擬軟件用于詳細模擬氣流組織過程，采用圓形吸氣口結構。蓋板的雙層結構為單層結構，減輕了頂吸板的重量，減少了頂吸板的壓力損失，頂吸板的形狀遠遠頂吸覆蓋。
焊煙凈化器根據現場站點數量和布局，可選擇移動式單機凈化和多站式集中凈化系統。多工位集中清洗：每個焊接煙霧由焊具捕獲裝置（吸氣臂、頂吸罩、頂吸板等）捕獲，然后通過通風管送到凈化主機，煙氣是凈化并排放到大氣中。
