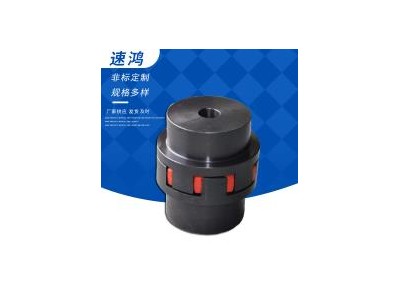

星型彈性聯軸器的組裝步驟同在檢修的時候應該注意幾點【一】、星型彈性聯軸器的組裝步驟
星型彈性聯軸器具有良好的補償軸向，減振性能較好，徑向和角向軸線偏移性能，結構簡單，工作平穩，沒有噪音，不需潤滑，維修簡單，裝卸方便，工藝性好，成本低，壽命長，可派生為多種結構形式，通用性能好，適用范圍廣，方便推廣，該星型彈性聯軸器突出的優點之一是只需其適合于軸線對中安裝困難，要求盡量減少輔助工時的工作環境。
星型彈性聯軸器適用范圍廣泛，涉及人民經濟的各個地區，除了高溫，高速工況外，各種機械產品軸系傳動均可適用，可適用于，礦山，冶金起重，運輸，化工，船舶，石油，交通，農機，紡織，輕工，印機和水泵，壓縮機，風機，機床減速器等機械設備金額行業軸系傳動中，將逐步取代目前使用面廣泛的星型彈性聯軸器，星型彈性聯軸器，星型彈性聯軸器，星型彈性聯軸器，新型星型彈性聯軸器，滾子鏈星型彈性聯軸器以及星型彈性聯軸器等標準星型彈性聯軸器中的相應規格。產品，安裝方便，使用方廣泛。
星型彈性聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，換彈性套方便，不用移動半星型彈性聯軸器，具有補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性柱銷套星型彈性聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。星型彈性聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于高速，安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率水泵等傳動。
【二】、星型聯軸器在檢修的時候應該注意幾點
一、星型聯軸器定位錐孔起著對柱銷螺栓定位的作用，因此對錐孔配合部位應格外認真檢查。發現錐面缺損、磨損、變形者應予以處理或替換。加工柱銷螺栓時，應依照制造廠家原始圖紙加工。如無廠家原始圖紙，則在測繪零件時應格外注意錐孔的錐度尺寸的準確性，錐度不符將導致柱銷螺栓安裝不到位或定位歪斜，引起設備運行缺陷。
二、加工彈性圈備品時應注意其材質相符、尺正確，彈性圈內孔與柱銷應有0.2mm~0.4mm的過盈量。組裝定位緊固后，彈性圈外圓與銷孔應有0.5mm~1.0mm的間隙。彈性圈應大小一致，不可大小不一的彈性圈混裝，特別是同一條柱銷上的彈性圈要換新的則都換成新的，若用舊的則統一都用舊的要求舊的彈性圈磨損損壞程度不超栩，避免新舊混裝。對尺寸過大的彈性圈，裝用后其與銷孔間間隙若不符要求，在沒有備品或其他迫不得已的情況下可用細銼刀對彈性圈外圓進行修整，使其符合間隙要求。
三、對柱銷螺栓應予仔細檢查，檢查其平直度、表面光潔度、表面圓整度。有彎曲變形、表面不光滑等缺陷者應予換。
四、彈性聯軸器拆裝彈性柱銷時嚴禁硬敲硬打，以防柱銷變形、螺紋損壞、螺紋部分彎曲、銷孔打毛等。敲打時，應在螺帽上墊紫銅棒從正面振打，這樣既不會損傷螺紋，又不至于用力過大引起變形。
五、間隔環起著定位彈性圈并對彈性圈產生適當緊力的作用，因此其兩端面應平整無凸起，用銼刀將其端面修平。其內孔與柱銷應有間隙、輕松套入無卡澀。其寬度尺寸應符合圖紙要求。寬度尺寸出入過大者應予替換。
六、星型聯軸器前應在星型聯軸器上做好對位記號，裝復時兩星型聯軸器對準記號聯接，這樣可以盡量減少星型聯軸器離合前后對軸系動平衡的影響。拆卸柱銷前應對柱銷和銷孔對應編號，回裝時對應裝復。拆下螺帽、墊片、間隔環、彈性圈等散件應按套組合起來保存，這樣既防散件丟失或錯亂，又防裝復后引起意外的動不平衡。
