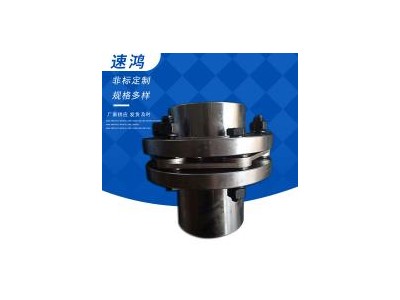

點擊圖片查看原圖
結構組成
膜片組：由多個很薄的金屬膜片疊合組成，通常采用較高強度不銹鋼等材料制成，具有良好的彈性和抗疲勞(以實際報告為主)性能。膜片上有若干個螺栓孔，用于與半聯軸器連接。
半聯軸器：位于聯軸器的兩端，用于與主動軸和從動軸連接，一般通過鍵連接或脹緊套等方式與軸固定，以實現扭矩的傳遞。
連接螺栓：用于將膜片組與半聯軸器緊固連接在一起，使動力能夠在兩軸之間傳遞。為了保護連接的優良性和穩定性，螺栓通常采用較高強度螺栓，并配有相應的螺母和墊圈。
膜片聯軸器的使用保養以及軸向安裝的誤差問題[一]、膜片聯軸器的使用保養
1、安裝前，應清洗兩軸端面，檢查端面鍵槽口等配合情況。
2、膜片聯軸器安裝以后，正常運轉一個班，檢查所有螺釘，如發現松動，擰緊，這樣反復幾個班，以不會松動。
3、為了防止膜片在高速運轉發生的微動磨損，膜片聯軸器導致膜片螺栓孔出現微裂而損壞，可在膜片之間涂以二硫化鉬等固體潤滑劑或?qū)δて砻孢M行減磨涂層處理。
4、應避免長期超載使用和操作事故的發生。
5、在工作運轉中，應經常檢查膜片聯軸器是否發生異?，F(xiàn)象，如有異常現象發生及進維修。
6、在可能由于運轉的膜片聯軸器引起人身和設備事故的各個場地采取適當?shù)姆雷o措施。
[二]、彈性膜片聯軸器軸向安裝的誤差問題
彈性膜片聯軸器扭矩產生產生的薄膜應力。設傳遞的扭矩為T（N.m），總片數為m，對于8孔螺栓，由簡化條件知：單片膜片的轉矩T1=T/m，每個主螺栓上所受的力為F=T/4mR。旋轉時由于慣性所產生的離心應力。假定螺栓與彈性膜片聯軸器膜片材料相同，可計算得各自的質量，根據所處的位置和螺旋角度，可算的離心力，且作用在總質心上。高轉速機械的離心慣性力在結構的應力計算中重要，其離心慣性力可以按徑向力F=（2∏n/60）2rp加載，方向沿徑向向外，固定中間螺栓孔的徑向位移、周向位移和軸向位移，周邊無其他載荷作用。
由于軸向安裝的誤差，使膜片沿軸線方向發生彎曲變形。該位移加載在中間螺栓孔處的軸線方向，徑向位移和軸向位移固定。在兩端的兩個中間空來施加約束，中間孔來承受載荷。這樣就把它作為靜定簡支機構來處理。角向安裝誤差引起的彎曲應力。它可以根據下圖的簡化來求解。由于在軸線角向的安裝實際誤差，使膜片沿軸線方向發生周期性彎曲變形，而且它是決定彈性膜片聯軸器膜片疲勞壽命的主要原因。根據角向偏差計算所引起的中間螺栓孔一周在軸線方向的位移，徑向位移和軸向位移固定。通過角度傾斜可以求出恢復力矩H的大小，一般情況下，彈性膜片聯軸器膜片的角位移是很小的，因此膜片變形屬于小變形，可以采用薄板小撓度彎曲理論來分析。
