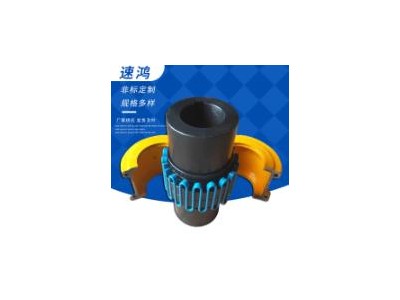

蛇形簧型聯軸器廣泛應用跟中的設計加工(一)、蛇形簧型聯軸器在船舶動力裝置中廣泛應用
隨著在船舶動力裝置中廣泛應用高速大功率柴油機，動力裝置的振動與噪聲已經成為突出問題。在動力裝置中使用蛇形簧型聯軸器，除了傳遞功率和扭矩，同時還具有角度補償作用，調節傳動系統的固有頻率，從而改變動力傳動系統的扭振特性，達到減振降噪的目的。通過研究蛇形簧型聯軸器對某車輛動力傳動系統扭振特性的影響規律，分析了蛇形簧型聯軸器剛度和阻尼對系統固有頻率、固有振型、強迫振動響應的影響；從結構分析、動力學計算和動力特性實驗3個方面研究了蛇形簧型聯軸器的動力學特點；分析比較了不同高頻段激振力作用下彈性橡膠蛇形簧型聯軸器的減振特性，提出了基于應力波理論的蛇形簧型聯軸器高頻減振特性計算方法；通過建立有限元模型，進行蛇形簧型聯軸器的靜態強度分析、模態分析，得到蛇形簧型聯軸器在額定轉矩下的應力位移結果和固有頻率。
由于軸向與徑向振動傳遞測試方法相同，故只說明軸向測試方法，徑向不再贅述。在高彈蛇形簧型聯軸器樣機的輸入端和輸出端分別連接一段軸，分別稱為激勵軸段和輸出軸段，將激勵軸段和輸出軸段質心處分別用空氣彈簧進行彈性支撐，空氣彈簧支撐系統的垂向固有頻率為3Hz。用激振系統在規定的頻率和振幅下對軸段施加激勵，分別測量激勵軸段和輸出軸段的軸向振動加速度幅值。
在高彈蛇形簧型聯軸器的輸入端和輸出端分別連接一段軸，分別稱為激勵軸段和輸出軸段，將激勵軸段和輸出軸段質心處分別用彈性支撐。在激勵軸段和輸出軸段上分別固定一個卡套，用激振系統在規定的頻率和振幅下對軸段上的卡套端點處施加激勵，使軸系產生相對于軸線的扭矩，從而產生扭轉振動。
分別測量激勵軸段和輸出軸段上卡套不同位置的振動加速度幅值，試驗時加速度傳感器安裝在卡套上(垂直向下)，采用多點測量取平均值，從而減少測試誤差，提高測試精度。蛇形簧型聯軸器不對中故障的特征蛇形簧型聯軸器不對中故障的主要特征有以下的表現：1)軸承中的油膜壓力改變。蛇形簧型聯軸器兩端軸承的支撐載荷，在有不對中的情況下，將會產生變化，負荷變小的一端，可能引起油膜失穩；負荷變大的軸承，油膜有明顯的非線性表現，容易引起告辭諧波的振動。所以，不對中情況下，蛇形簧型聯軸器兩端的軸承上振動較大。
2)軸承處的振動幅值隨著負載的增大而變大。當存在平行不對中時，隨著載荷的增加軸承上的振幅幅值變大。
3)當蛇形簧型聯軸器存在平行不對中時，主要引起軸向振動。
主要引起徑向的振動。
當蛇形簧型聯軸器存在偏角不對中時兩半蛇形簧型聯軸器的中心線成一定的夾角α彈性元件被半蛇形簧型聯軸器壓縮，產生變形，彈性元件反作用力試圖反抗偏角不對中造成變形，兩半蛇形簧型聯軸器之間存在彎矩，蛇形簧型聯軸器每旋轉一周，彎矩的作用方向交變一次，彎矩施加在蛇形簧型聯軸器連接上的轉軸的彎矩也就周期的變化一次，轉軸也就振動一次。由上見面的分析可知，當蛇形簧型聯軸器存在偏角不對中時，振動的特征頻率主要是工頻，也就是旋轉頻率的1X。
(二)、蛇形彈簧聯軸器中的設計加工
由于設計、加工、裝配等的需要，一個完整的旋轉機械轉子系統通常是由兩個甚至三個以上的轉子連接而成。航空發動機結構十分復雜，是一種典型的旋轉機械，航空發動機上的轉子間連接多采用套齒花鍵結構。在設計蛇形聯軸器時先要確保能夠可靠地傳遞如扭矩、軸向力、徑向力等負荷，其次是應考慮被連接兩軸在不共軸時也能夠可靠工作，三是保證所有零件均能可靠地定中心和周向定位，具有良好的平衡性，并且拆裝方便。
在渦輪螺槳發動機中，兩端分別制有套齒花鍵的彈性軸連接發動機輸出的動力軸和減速器的主動齒輪軸；在航空發動機零部件的臺架試驗中，常采用兩端分別制有套齒花鍵的彈性軸連接動力輸出和試驗件轉子；在航空渦輪軸發動機整機臺架試驗中，也是采用這種形式連接發動機動力輸出軸和功率吸收裝置，起著傳遞功率的作用。這種連接結構允許被連接兩軸因剛性不足，加工誤差，裝配不善或有較大負荷作用以致二者同心度受影響時，發動機、減速器、動力裝置或者功率吸收裝置仍能可靠工作，因此常稱為蛇形彈簧聯軸器。蛇形彈簧聯軸器中的彈性軸一般是細長的空心軸，具有良好的彈性，在傳遞功率的同時，還能夠減弱減速器(增速箱)齒輪工作時角速度變化引起的扭轉振動，避免引起轉子的振動，在轉子負荷突然改變時也能夠起到緩沖的作用，以保護減速器或者動力輸出裝置。
除傳遞功率外，角度補償是蛇形彈簧聯軸器的另一重要功能，也是較能反映蛇形彈簧聯軸器特點的功能。通過蛇形彈簧聯軸器的角度補償作用能夠?qū)崿F(xiàn)發動機與減速器、動力裝置或者功率吸收裝置之間的振動隔離。實現角度補償?shù)年P(guān)鍵結構是蛇形彈簧聯軸器中的花鍵連接，通常的花鍵連接分為松動連接和緊度連接兩種，如果花鍵連接為松動連接，從理論上講，這種連接類似于鉸接形式，僅能傳遞扭矩而不能傳遞彎矩。在結構上一般是通過彈性軸兩端花鍵連接的嚙合側隙和安裝時確定的軸向位移量來實現這種松動連接，而且局限于被連接兩軸僅有小的相對彎轉變形的情況，松動連接可以補償被連接兩軸因制造、安裝以及承載變形與溫度變化等因素引起的徑向、角向和軸向位移。緊度連接的蛇形彈簧聯軸器通常稱為剛性蛇形彈簧聯軸器，如發動機中的壓氣機和渦輪轉子的連接以及輪盤與軸間的連接等，緊度連接也常用于套齒安裝齒輪或其它零件，一般不用在蛇形彈簧聯軸器中。
松動連接和緊度連接在軸系彎曲動力特性計算中的模化有較大的不同。對于松動連接，正常工作狀態下的花鍵連接一般可簡化為“鉸接”式的計算模型，但由于實際工作的花鍵連接往往遭遇到存在較大相對彎轉變形的連接軸系，這時的花鍵連接便由原來的“鉸接”轉變?yōu)槿嵝赃B接。這樣，花鍵連接便成為一種非線性剛性的連接，其段剛性為零，而二段剛性一般需要通過試驗確定。采用了松動連接這種花鍵連接形式的蛇形彈簧聯軸器在結構上保證連接軸系間只存在小的相對彎轉變形，當然也可以通過采用膜片(盤)、鼓形花鍵等結構使得允許的相對彎轉變形大。對于緊度花鍵連接，一般可直接簡化為柔性連接，其連接剛度與所用的緊度和結構尺寸等有關。
