接地模塊的應用特點解析和產品特點【一】、接地模塊的應用概述及特點解析
一、概述
接地設計是電氣設計的重要環節，是將雷電流快速泄人大地的重要保障之一，在自然接地體無法充分利用的情況下需要敷設人工接地網進行降阻。人工接地網主要是由人工接地體和連接線組成的接地網絡，其中影響接地效果的主要因素是土壤電阻率、人工接地體的選擇及施工工藝、方法等。南水北調工程包含多種類型、數量眾多的控制性建筑物，諸如倒虹吸、暗渠、渡槽、分水口門等。控制性建筑物包含水閘、配套專用的351降壓站等，工程包含自動化控制、監控、通信設施，因此對接地電阻的要求較高。此外，由于控制性建筑物規劃征地有些建筑物周邊空間有限，因此敷設人工接地網會受到一定限制。
考慮到工程的特點，在人工接地體的選擇上，和傳統的諸如鋼管、扁鋼等人工接地體相比，接地模塊具有降阻效果好、散流性能強，物理結構穩定且使用壽命長的特點，在達到同樣電阻要求的情況下用量小，從而使人工接地網占用空間少。
二、技術特點
石墨是具有優良導電性能的非金屬材料，電阻較低、熱膨脹系數較大，其波浪形的外表可增大散流面積和增加導電通道,在常溫下有良好的化學穩定性，能耐酸、耐堿和耐有機溶劑的腐蝕。石墨的熔點為3850±50攝氏度，沸點為4250攝氏度，即使經高溫電弧灼燒,重量的損失很小，熱膨脹系數也很小。石墨強度隨溫度提高而加強，在2000《時，石墨強度提高一倍。石墨在常溫下使用時能經受住溫度的劇烈變化而不致破壞，溫度突變時，石墨的體積變化不大，不會產生裂紋，故導電性不受季節的影響。
接地模塊是采用高純度的鱗片石墨與金屬電極芯高溫鍛壓而成。在高溫過程中，石墨鱗片形成發達的網孔結構，在高壓下各網孔間形成緊密的分子連接。石墨經膨脹后不僅保留了天然石墨材料固有的耐高低溫、耐酸堿腐蝕、導電導熱和抗輻射等自然特性，同時其特殊的網孔結構，使其具有良好的壓縮回彈性、低應力、高松弛率及吸濕保濕等功能特性。
接地模塊具有良好的離子散發性，埋人地下后，可使離子耗散至地下3~5！11的土壤中，形成穩定的離子層，在大范圍內土壤性質，從而降低土壤的散流電阻。離子的耗散可通向較遠較深的土壤中，與土壤低電阻率區域〈地下電阻率較低的土壤層、地下水層及金屬礦物質層〗相連來散流。同時接地模塊在雷擊放電后在土壤中形成不可逆碳化通道，能降低土壤電阻率。

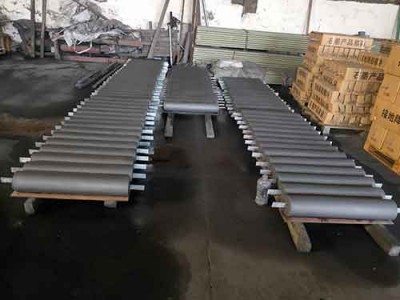

【二】、圓柱形接地模塊產品特點
石墨圓柱形接地模塊是一種主要由導電非金屬材料制成的接地體，是降低接地電阻的專用產品。適用于各種類型的土壤環境，在土壤電阻率高的地區優點明顯。本產品主要針對巖石結構和高阻地形的極端接地。接地體中導電材料的導電特性不受干燥濕度、高低溫等季節變化的影響。，并能承受大工頻破壞性電流的沖擊，不受季節影響。電阻值可長期保持穩定，提供穩定的接地電阻，降低接地體和接地線的暫態電位梯度、步進電壓和接觸電壓，降低地電位反擊的概率。
圓柱形接地模塊產品特點
(1)圓柱形接地模塊耐腐蝕、使用壽命長、安裝方便；
（2）能吸濕保濕、接地系統電阻低，要比具有相同結構尺寸的鋼管進行接地體低22％~40％；
(3)大電流沖擊后，電阻值沒有增加，也沒有變硬、變脆和斷裂;
(4)圓柱形接地模塊在高土壤電阻率區域接地，可降低接地電阻；
（5）接地電阻受季節因素影響小，阻值能保持企業長期發展穩定。
