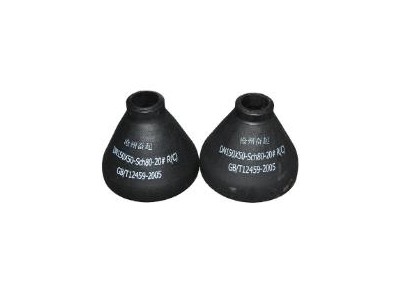

高壓異徑管結構應用特點及安裝原則{一}、厚壁高壓異徑管結構應用特點
說起高壓異徑管大家可能不清楚，但是說厚壁高壓異徑管大家應該就有一部分人知道是什么了。厚壁高壓異徑管就是厚壁高壓異徑管，又分為厚壁高壓異徑管和厚壁高壓異徑管，這種管件應用在當管道中流體的流量有變化時，比如增大或減少，流速要求變化不大時；在泵的進口，為了防止汽蝕時和與儀表，如流量計、調節閥的接頭處，為了與儀表的接頭配合時。目前通常采用的成型工藝為縮徑壓制、擴徑壓制或縮徑加擴徑壓制，對某些規格的厚壁高壓異徑管也可采用沖壓成型。
厚壁高壓異徑管類別之厚壁高壓異徑管：
厚壁高壓異徑管是用于管道變徑處的一種管件，通常采用的成形工藝為縮徑壓制，擴徑壓制或縮徑加擴徑壓制，對某些規格的厚壁高壓異徑管也可采用沖壓成形。
厚壁高壓異徑管除使用鋼管為原料生產厚壁高壓異徑管外，對部分規格的厚壁高壓異徑管還可用鋼板采用沖壓成形工藝進行生產。拉伸所使用的沖模形狀參照厚壁高壓異徑管內表面尺寸設計，用沖模將下料后的鋼板沖壓拉伸成形。
結構特點：
厚壁高壓異徑管材質為碳鋼，表示方法是大頭直徑乘以小頭直徑乘以厚度。
厚壁高壓異徑管標準:國標美標英標以及各種非標高壓沖壓。
厚壁高壓異徑管的縮徑成形工藝是將與厚壁高壓異徑管大端直徑相等的管坯放入成形模中，通過沿管坯軸向方向的壓制，使金屬沿模腔運動并收縮成形。根據厚壁高壓異徑管變徑的大小，分為一次壓制成形或多次壓制成形。
厚壁高壓異徑管特點是強度顯著高于相同碳量的碳素鋼，具有較好的韌性和塑性以及良好的焊接性和耐腐蝕性等。
應用：
1、當管道中流體的流量有變化時，比如增大或減少，流速要求變化不大時，均需采用厚壁高壓異徑管。
2、在泵的進口，為了防止汽蝕，需要采用厚壁高壓異徑管。
3、與儀表，如流量計、調節閥的接頭處，為了與儀表的接頭配合，也需采用厚壁高壓異徑管。
{二}、碳鋼高壓異徑管的制作加工流程
碳鋼高壓異徑管通常采用縮徑加擴徑壓制、擴徑壓制或縮徑壓制的成形工藝，也可采用沖壓成形。沖壓成形工藝主要針對部分特殊規格要求的碳鋼高壓異徑管，沖壓所使用的沖模形狀可以參考無縫高壓異徑管內表面尺寸設計，用沖模將下料后的鋼板沖壓拉伸成形。
碳鋼高壓異徑管的擴徑工藝主要是為了解決碳鋼高壓異徑管變徑偏大不易通過縮徑成形的問題，采用小于碳鋼高壓異徑管大端直徑的管坯，用內沖模沿管坯內徑擴徑成形。
碳鋼高壓異徑管的縮徑成形是將與碳鋼高壓異徑管大端直徑相等的管坯放入成形模中，然后通過沿管坯軸向方向的壓制，使金屬沿模腔運動并收縮成形。由于碳鋼高壓異徑管變徑的大小不一，所以其縮經成型也可以分為一次壓制成形或多次壓制成形。
有時根據材料和產品成形需要，將擴徑與縮徑的方法合并使用。在縮徑或擴徑變形壓制過程中，根據不同材料和變徑情況，確定采用冷壓或熱壓。一般情況下盡量采用冷壓，但對多次變徑而引起嚴重的加工硬化的情況、壁厚偏厚的情況或合金鋼的材料，碳鋼高壓異徑管的制作很宜采用熱壓。
