液壓頂升設備優點：
1、操作簡便、載荷可調、設備提升時 平穩、同步效果好。
2、可與內圈自動焊機交叉作業。
3、兼容性好，節省客戶的工裝成本。

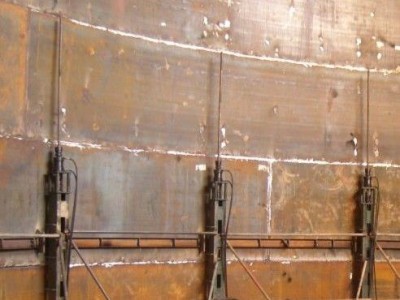

液壓頂升設備支架總成施工方法有以下六種：液壓提升倒裝、中心柱倒裝，充氣頂升倒裝、水浮倒裝、正裝法、機械頂升倒裝。在先期施工的罐底板上安裝數個固定墊墩 (400mm 高 , 間距 3-4 米 ), 然后組裝 層壁板和頂蓋板 , 沿罐內壁 400mm 處均布數臺（根據計算確定）液壓提升機，以提升機的滑動托架托住固定在罐內壁的脹圈下部 , 操縱液壓提升機的控制柜，集中控制各液壓機的動作.
套液壓提升設備即儲罐安裝設備。主要用于各種大型儲罐、氣柜、電廠脫硫塔等鋼結構的倒裝提升安裝。大型重物的平移也普遍采用此項技術。
液壓頂升設備安裝：
(1)液壓頂升設備安放在平整牢固地面上，且應干燥通風、防潮、防雨以及避免太陽直曬，應安裝防雨泵棚。
(2)液壓頂升設備供壓系統，應按泵站系統圖將各高壓管、閥門、接頭連接好，并與頂升立柱上的液壓千斤頂相連，注意所有千斤頂進出口一致，上油嘴為回程油壓管，下油嘴為上升油壓管，檢驗連接是否牢靠。供壓部件不應與底板直接接觸，且應有防燙、防扎等遮擋措施。在連接液壓膠管時，嚴禁帶入泥砂，以免損壞千斤頂。
(3)液壓頂升設備供電部分安裝。按電氣技術要求安裝。
液壓頂升裝置工藝技術準備工作同工作原理【一】、液壓頂升裝置工藝技術準備工作
液壓頂升裝置主要用于工程建筑物(或構筑物)的爬升施工，采用液壓提升設備與不同的配件組合，可適用于各種類型大型儲罐(拱頂罐、浮頂罐、內浮頂罐等)的液壓提升施工。由于該千斤頂的上、下卡頭具有交替卡緊支承桿的特性，爬升高度不受限制。將它倒置后就可用于重物的提升施工。
液壓提升設備液壓提升機械液壓提升技術的拓展。水塔、水柜的液壓提升設備施工采用液壓提升裝置與不同的配件組合，液壓提升裝置主要用于工程建筑物(或構筑物)爬升施工。可適用于各種類型大型儲罐(拱頂罐、浮頂罐、內浮頂罐等)液壓提升施工。
對一種液壓提升設備材料的高使用溫度和低使用溫度進行描述是比較困難的，因為這是一系列因素綜合影響的結果。對于活塞和活塞桿的工作溫度都不同，要對它們進行區別選擇。
力的高低，壓力循環周期變化的長短，對液壓提升設備損壞（如擠出）有很大的影響。壓力越高，其它的因素對液壓提升設備的性能影響越大，如溫度，速度，液壓提升設備的材料，活塞和缸筒之間的間隙，活塞和缸頭之間的間隙。
有關液壓提升工作前相關工藝技術準備工作如下：
(1)液壓提升實施方案編制、方案可行性評審通過。
(2)提升液壓設備安裝基礎承載力計算、校核與檢驗，及鋼箱梁平移場地工況滿足施工實際提升系數要求。
(3)液壓提升設備安裝前檢驗、措施檢查合格。
(4)提升兩端的墩頂橫梁(采用250t履帶吊車)吊裝到位，并經測量符合設計安裝技術要求，對墩頂橫梁安裝基礎加固，以滿足提升承載力工況要求。
(5)鋼箱梁平行滑移工藝裝備(小車)制作，并進行結構剛性、強度、穩定性檢查校核，滿足大鋼箱梁重量承載平行滑移工況要求。
(6)鋼箱梁出廠小單拼在現場地面實施中拼場地，平整準備及中拼支架準備。
(7)配備鋼箱梁現場中拼的吊車，按中拼大單件重量計算選擇250t履帶吊車。
【二】、液壓提升器工作原理
“液壓同步提升技術”采用液壓提升器作為提升機具，柔性鋼絞線作為承重索具。液壓頂升為穿芯式結構，以鋼絞線作為提升索具，有、可靠、承重件自身重量輕、運輸安裝方便、中間不必鑲接等一系列優點。
液壓提升器兩端的楔型錨具具有單向自鎖作用。當錨具工作時，會自動鎖緊鋼絞線；錨具不工作時，即可放開鋼絞線，鋼絞線可上下活動。
穿芯式提升器是液壓提升系統的執行機構，提升主油缸兩端裝有可控的上下錨具油缸，以配合主油缸對提升過程進行控制。構件上升時，上錨利用錨片的機械自鎖緊緊夾住鋼絞線，主油缸伸缸，張拉鋼絞線一次，使被提升構件提升一個行程；主油缸滿行程后縮缸，使載荷轉換到下錨上，而上錨松開。如此反復，可使被提升構件提升至預定位置。構件下降時，將有一個上錨或下錨的自鎖解脫過程。主油缸、上下錨具缸的動作協調控制均由計算機通過液壓系統來實現。
液壓泵源系統為液壓提升器提供液壓動力，在各種液壓閥的控制下完成相應動作。在不同的工程使用中，由于吊點的布置和液壓提升器的配置都不盡相同，為了提高液壓提升設備的通用性和可靠性，泵源液壓系統的設計采用了模塊化結構。根據提升重物吊點的布置以及液壓提升器數量和液壓泵源流量，可進行多個模塊的組合，每一套模塊以一套液壓泵源系統為核心，可控制一組液壓提升器，同時可用比例閥塊箱進行多吊點擴展，以滿足各種類型提升工程的實際需要。
液壓泵源系統為液壓提升器提供動力，并通過就地控制器對多臺或單臺液壓提升器進行控制和調整，執行液壓同步提升計算機控制系統的指令并反饋數據。本工程中液壓提升承重設備主要采用穿芯式液壓提升器，依據提升吊點及液壓提升器設置的數量，共配置4臺TL-HPS-60型液壓泵源系統。
