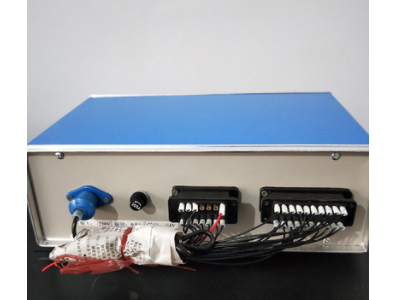

工作原理該儀器由直流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。NE555輸出可調的脈沖計數信號和門控信號。計數電路譯碼和十個門的輸出全部由一塊MOS數字集成擔任。計數輸入加有自動清“0”延遲計數，開啟電源后，計數從“0”依次輸出循環計數。脈沖信號輸入到門控電路，去控制門輸出的導通時間，同時也控制可控硅的導通時間。　　220V交流經降壓半波整流后，給可控硅和數碼管提供脈沖輸出和顯示電壓。可控硅輸出的脈沖電流啟動電磁閥去控制除塵設備工作。四、使用和維護　　使用前首先接好電磁閥，詳細核對接線是否正確，然后開啟電源。如果電磁閥已編好號，看是否從“0”開始輸出。根據觀察調到理想的脈沖間隔和即告完畢。　　MOS數字集成塊一旦接入電路工作非常穩定。數碼管有短時間的提前燃亮和重碼，一般是可控硅靈敏度過高所致。應降低推動管3DG的β值，或在可控硅控制極及對地并聯一只300Ω－2KΩ之間的電陰。如果出同常亮首先檢查可控硅是否擊穿或漏電。出現丟字一般情況是單穩電路有故障，主要是三極管β值低。電路翻轉時出現干擾信號影響計數。五、注意事項　　a)輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花干擾會影響整個電路的正常工作。必須引起注意。　　b)單機輸出公共線只能提供單機使用，多機使用輸出部分應單機接，且不可相互連接。　　c) 20門、14門控制儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其余20門以內的控制儀輸出公共線，一般排最后，導線顏色也不同，安裝時請注意。　　d)保險管燒更換時不大于0.75A，0.5A最好，嚴禁用油導線或其他物代替電源輸入端。火線和零線都應接入0.5A，0.75A的保險絲，以確保儀器安全使用。　　e)控制儀啟動電磁閥，電磁閥及連接導線不應出現短路，漏電現象，所以要經常檢查。
