長螺旋鉆機鉆孔灌注混凝土施工工藝和構造適用范圍[一]、履帶式螺旋鉆機鉆孔灌注混凝土施工工藝
履帶式螺旋鉆機鉆孔灌注樁是國內近年開發且使用較多的新工藝。使用履帶式螺旋鉆機鉆孔機鉆至預定后，利用混凝土輸送泵將混凝土直接從鉆桿中心壓入孔中，再以泵入量相匹配的提升速度邊泵送混凝土邊提鉆，將鋼筋籠插入樁體而形成鋼筋混凝土灌注樁。
1適用條件
折疊式螺旋鉆機鉆孔灌注混凝土施工工藝適用于建（構）筑物基礎樁和基坑支護的護坡樁，適用于填土層、淤泥土層、沙土層及卵石層，亦適用于有地下水的各類土層情況，可在軟土層、流沙層等不良地質條件下成樁，樁徑一般為500～800mm。
2工藝流程
施工準備→測量放線定樁位→鉆機就位→螺旋成孔→泵送灌注混凝土→邊泵送混凝土邊提鉆→下放鋼筋籠→成樁→清理鉆具及樁頭。
3質量控制要點（1）鉆機就位時要做到機座平穩，用鉛錘測定鉆機主塔的垂直度，鉆頭中心與樁位偏差不得大于20mm。
（2）鉆機成孔時應隨時檢查鉆機的平穩狀態和垂直度，確保樁孔垂直度偏差小于1%；鉆進至設計終孔，提鉆300mm左右再啟動輸送泵泵送混凝土。
（3）混凝土坍落度范圍為180～220mm，應具有較好的和易性、流動性，以便于后續鋼筋籠的安放。
（4）泵送混凝土時應勻速提動鉆具，注意鉆具提升速度應不大于泵送速度，壓灌混凝土至樁頂標高時停泵提出鉆具，清理鉆具及樁頭泥土。
（5）安放鋼筋籠時應將鋼筋籠放置在樁的中心，用振動器將鋼筋籠振至設計標高。
[二]、夯擴樁機孔機構造及適用范圍

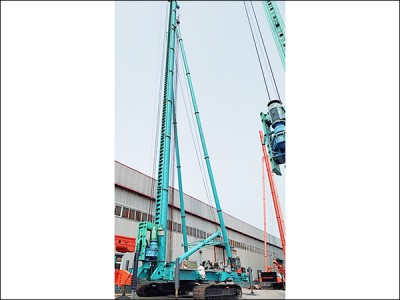

夯擴樁機的鉆具的構造并不復雜，是一種裝在履帶底盤上的夯擴樁機。其鉆具是由動力頭（電動機、減速器)、鉆桿、鉆頭這四部分組成。大口徑螺旋樁機孔機整套鉆具懸掛在鉆架上。鉆具的就位，起落均由履帶底盤控制。夯擴樁機孔機大都采用電力驅動。因為鉆機經常是在滿負荷的工況下工作，而且常常由于土質的變化或操作不當而過載。電動機適合于在滿載的工況下運轉，同時具有較好的過載保護裝置。
夯擴樁機孔機上部的減速器大都采用立式行星減速器。在減速器朝向鉆架的一側裝有導向裝置，使鉆具能沿鉆架上的導軌上下滑動。夯擴樁機孔機轉速與鉆速：1.轉速：夯擴樁機進的鉆速與鉆渣沿葉片上返的速度取決于轉速。在實際鉆進，戶并非瞬間鉆速越高越好，瞬間鉆速過高則對鉆進有一定影響。2.鉆速：夯擴樁機成孔鉆進速度取決于轉速與動力頭下放速度。施工過程中一般轉速調整好后不再調整。根據現層情況，通過鉆進電流來控制進尺速度(亦即動力頭下放速度)，電流值增大，說明孔內阻力大，應降低鉆速，保持鉆具垂直，否則易因鉆速過快，扭矩過大而悶鉆。
夯擴樁機孔機常見的鉆桿直徑為400mm500mm600mm800mm。鉆孔一般為樁架總高度減4米，20米以下選擇45樁機，26米以下60樁機，32米以下90樁機。根據地盤不同又可分為夯擴樁機孔機和步夯擴樁機孔機。
夯擴樁機孔機的適用范圍
夯擴樁機孔機主要適用于鉆孔砼灌注樁，壓漿樁，鉆孔灌注樁的施工，配三軸動力頭可完成地下連續墻施工。螺旋鉆孔法其原理與麻花鉆相似，鉆的下部有切削刃，切下來的土沿鉆桿上的螺旋葉片上升，排到地面上。這種鉆的切土與提土是連續的，所以成孔速度快。在甘肅、陜西、山西、華北、東北等土質為Ⅰ、Ⅱ、Ⅲ類，而地下水位又較低的地區，多采用螺旋鉆孔法。螺旋鉆孔法所使用的設備是夯擴樁機孔機。夯擴樁機孔機的優點
夯擴樁機孔機與柴油錘打樁機比較，在施工過程中無噪音污染，施工進度快，符合節能環保要求，該機型節能環保性能強，直接使用商品混凝土，減少了砂、石、水泥的運輸，現場攪拌所造成的噪聲和材料浪費，減少了大氣污染及廢渣的排放。
