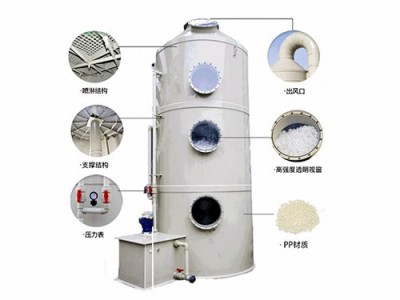

吸收、凈化塔普遍應用于各種化工、電工電子、銅鋅冶煉、工業生產等多種區域的氣體吸收、凈化工藝，其結構形式多種多樣，應用多的是填料塔及板式塔，此種塔型因塔內部有填料及塔盤，存在著阻力大、造價高、清理及維護管理工作量大等不足。在本塔中無填料及氣液交換塔盤等汽液交換裝置，采用專利霧化器進行液體霧化，使汽液全部飽和接觸。噴淋塔結構：其結構包括塔體、氣體分布器、霧化器、液體再分布器、除沫器以及自控儀表元器件。
噴淋塔特點如下：
一、不用填料及氣液交換塔盤，系統阻力小，降低了風機功率，節約能耗；
二、采用專利霧化器，霧化噴嘴將液體全部霧化，氣液交換面積大，吸收、凈化充足；
三、因本塔采用霧化上噴，使液體與氣體交換時，經過上下兩上行程的交換，延長了一倍的交換時間；
四、因本塔省去了填料及塔盤，也就省去了填料及塔盤支架等支撐裝置及裝拆填料的人孔等，既為生產減少了工藝，又減輕了塔體的重量，使安裝及基礎變得簡單化，節約了投資。
五、氣旋混動噴淋塔塔體為玻璃鋼整體纏繞的圓筒型塔體，無分段連接法蘭，、無滲露隱患。六、本塔可配備氣體在線分析儀、PH控制計、差壓變送器、壓力傳感器、流量傳感器、電導率儀、液位控制計、電磁閥、變頻器及控制柜等組成的控制系統，以上控制情況均以數字形式顯示在顯示器界面上，使管理人員一目了然，并有故障報警，便于管理與維護。
含塵氣體、黑煙尾氣經煙管進入廢氣凈化塔的底部錐斗，煙塵受水浴的沖洗，經此處理黑煙、粉塵等污染物經水浴后，有一部分塵粒隨氣體運動，與沖擊水霧并與循環噴淋水相結合，在主體內進一步充足混合作用，此時含塵氣體中的塵粒便被水捕集，塵水徑離心或過濾脫離，因重力經塔壁流入循環池，凈化氣體外排。廢水在循環池沉渣定期清撈、外運。
廢氣凈化噴淋塔主要的運作方式是酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行，氣液兩相充足接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，之后回流至塔底循環使用。凈化后的酸霧廢氣達到地方排放標準的排放要求，低于排放標準。通過集氣罩預先將廢氣收集起來，在風機的作用下將廢氣源源不斷向凈化設備輸送，再經過通風管道的輸送作用，使廢氣輸送到系統的噴淋塔內，氣體在噴淋塔塔內經過酸性洗液（堿性洗液）的噴淋洗滌過程，廢氣中所含有的容易產生惡臭味的氣體成份充足與酸性（堿性）水霧接觸混合并且發生中和反應，形成好的氣液兩相交和。經過噴淋后的水霧再在洗滌塔內的填料層內形成一個多孔接觸面大的處理層，進一步的對有機廢氣進行治理。
PP噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。當液體沿填料層向下流動時，有時會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質速率下降。因此，噴淋塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。
