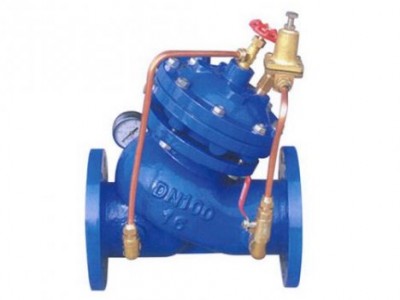

YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。該YX741X可調式減壓穩壓閥依靠本身能使出口壓力保持穩定在設定值，即出口壓力不因入口壓力及流的變化而變化，并且水利控制閥閥門控制系統的入口處裝有一個自清潔濾網。
YX741X可調式減壓穩壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受入口壓力和流量影響小，壓力控制準確度高，減壓穩壓。
YX741X可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，將入口壓力減至某一需要的出口壓力的特種閥門。該閥門依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因入口壓力及流量的變化而變化，并且閥門控制系統的入口處裝有一個自清潔濾網，利用利用體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，系統循環無阻，使閥門能穩定地運行。系統動作平穩、使用壽命長。
YX741X可調式減壓穩壓閥功能與用途：
本YX741X可調式減壓穩壓閥一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
本YX741X可調式減壓穩壓閥廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
先導式減壓閥控制經濟效益分析和系統組成{一}、減壓閥控制經濟效益分析
在分區壓力管理正式實施前，需對即將開展的工程進行成本分析和預期效益分析。影響造價的因素有：管道的材質、管徑、旁通管的類型以及管道井的類型、地質條件、需要實現的控制類型、安裝后維護程序的類型等。另一項可能的額外費用是由于分區用戶用水量降低而減少的收入。只有當系統中不考慮節水時，這項費用才起作用。如果供水企業盡力使用戶減少用水量，那么減壓閥控制將會變得，用水量的降低也會變成一項收益而非成本。
進行管網減壓閥優化控制需考慮的成本費用主要涉及以下幾點：
1.設備購置費：包括先導式減壓閥及控制器、排氣閥、流量計、壓力傳感器等
2.減壓閥維護費用
3.現場測試費
4.安裝費
5.減壓減少的用水費用
效益通常根據以下幾項進行計算：漏失量的減少、管網爆管等維修費用的降低、建設新水源(針對水量缺乏情況)的推遲、不付費用戶供水的減少以及儲水管理的提高。
成本效益的計算為成本除以效益，通常表示為一個比率，也可以表示為收回較初投資所需的月數。大部分供水企業的減壓閥應用案例中投資回收期一般在兩年以內。許多實際案例中由于減壓對漏失的巨大影響以及硬件安裝為簡單，使得其投資回收期小于12個月。
{二}、供水管網智能壓力監控系統組成
供水管網智能減壓閥是對傳統減壓閥的外延式發展和功能升級。它的控制目標是根據外部指令或內部模式自動調節閥后壓力至目標值，并保持較高的精度，起到高精度調節和穩壓的作用。200X型先導式減壓閥的壓力是由先導閥控制的，調節導閥需要改變其彈簧預緊力。本章的目標是設計一種可靠、可控、低功耗的導閥調節方式，從而展開了對智能減壓閥的原理和智能減壓閥的設計方案的研究，創新性的提出一種智能壓力監控系統和智能減壓閥。
智能壓力監控系統硬件由以下單元組成，包括：服務器、控制器、執行器、減壓閥、先導閥、流量計、客戶端和水表八個部分。各部分的功能如下：
減壓閥：200X型先導式減壓閥是壓力監控系統的核心，它實現系統壓力調節和穩壓的基本功能，其它元件都是為減壓閥服務的。
服務器：負責與終端(控制器、水表、流量計)進行無線通信，采集終端的狀態信號，并向終端下發控制指令；負責與客戶端進行通信，接受客戶端的控制指令。
智能減壓閥控制器：負責向執行器輸出控制信號，以達成閥后壓力設定目標；負責與服務器進行定時和及時通信，上傳數據和響應相關指令，它是實現壓力監控的基礎。
先導閥：先導閥是控制系統的核心，簡稱導閥。導閥安裝在減壓閥閥體側面的管道上，屬于膜片式減壓閥類別，它是自力式減壓閥的一部分。
執行器：執行器是一個膜片式水缸，通過改變水缸的壓力，達到輸出不同的驅動力，從而起到調節先導閥彈簧預緊力的效果。
客戶端：客戶端是任何可以連接互聯網的設備，包括手機、平板電腦、電腦等，客戶端通過瀏覽器或APP訪問服務器上的程序，從而收發相關指令。
水表：水表是帶有信號上傳裝置的智能終端，它能將水壓轉換成數字量信號，并自動通過國際互聯網上傳到服務器。
流量計：流量計采集管線的流量，通過數字量的形式輸出，作為供水管網智能壓力監控系統計量和控制的基礎。
減壓閥沒有動力電源，采用水力驅動，導閥主要有以下三種工作狀態：
當閥后壓力超過設定壓力時，導閥關閉，導閥閥前壓力等于減壓閥上游壓力，減壓閥活塞缸壓力升高，驅動閥門關閉。當下游壓力正常時，導閥開啟，導閥閥前壓力自動下降。當閥后壓力低于設定值時，導閥開度增加，導閥閥前壓力近似等于減壓閥閥后壓力，減壓閥活塞缸壓力降低，閥門自動開啟。當下游壓力正常時，導閥開度恢復正常。當閥后壓力在設定值附近波動時，導閥開度近似維持不變，導閥閥前壓力基本維持不變，減壓閥活塞腔壓力的微小波動不會造成減壓閥的響應，閥后壓力不產生顯著變化，減壓閥開度維持不變。
傳統減壓閥的壓力設定是通過人為調整導閥上的螺母來實現的，螺母壓緊彈簧，彈簧的預壓縮量越多，閥后壓力設定值越高；反之彈簧的預壓縮量越少，閥后壓力越低。
