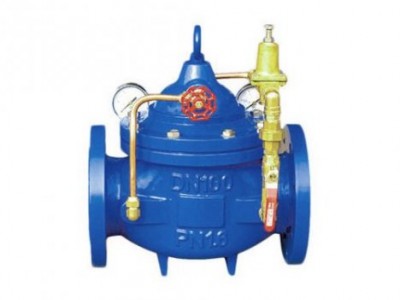

200X型先導式減壓閥是通過調節，將入口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。該水利控制閥閥門在安裝時建議在管網系統中安裝排氣閥，以便減壓閥能穩定工作。安裝時需要注意閥體箭頭的標注方向，在其周圍留固定空間。
200X型先導式減壓閥一般安裝在水平管道上，是為了操作、調整和維修的方便。其進出口壓力應不小于0.2Mpa，小于0.2Mpa穩壓性能變差。
200X型先導式減壓閥針對高層建筑設計，是解決高層建筑生活用水、消防用水系統中，要求流量大、靈敏度高等場合的理想產品，其結構新穎合理、合理運用液壓原理控制論；工作平穩、大流量通行；閥瓣快開慢閉、無水錘沖擊(關閉時間可調)；減穩壓精度高、調節范圍大；密封性能好、使用壽命時間長；安裝維修方便。性能加優越，取代中間水箱，節約建筑中間水箱的費用，擴大建筑物的使用面積。
200X型先導式減壓閥性能特點：
結構新穎合理、合理運用液壓原理控制論；
工作平穩、大流量通行；
閥瓣快開慢閉、無水錘沖擊(關閉時間可調)；
減穩壓精度高、調節范圍大；
密封性能好、使用壽命時間長；
安裝維修方便。
先導式減壓閥控制方式選擇與控制實施前提論其一、減壓閥控制方式選擇
根據減壓閥控制器的控制原理、管網壓力管理系統的設計經驗以及實際工程應用，減壓閥的優化控制方式主要分為以下四種類型：固定出口壓力控制、基于時間調節的出口壓力控制、基于流量調節的出口壓力控制和基于較不利點的出口壓力閉環控制。每種控制模式都會產生不同的控制效果，以此選擇出一種較優的控制方案用于滿足預算成本和實際工程的需要。
1固定出口壓力控制
固定出口壓力控制即將減壓閥后壓力設為一個定值，這種控制模式是較簡單直接的壓力管理方法，因為它除使用減壓閥外無需其它附屬設備。這種壓力控制方式的優勢在于：1、不需要供電設施，因此相對廉價；2、運行維護方便。
這種控制方式的缺點是供水系統在不同時段不能靈活地調整水壓，因此無法較大限度地降低管網漏失。在許多案例中，由于供水企業不能運行和維護用于壓力控制的附屬設備，固定出口壓力控制常被作為減壓閥優化調控的主要手段。
2基于時間調節的出口壓力控制基于時間調節的出口壓力控制在固定出口壓力控制的基礎上增設時間控制器，每隔固定時段調節一次減壓閥出口壓力，使管網壓力在非用水高峰時段得到進一步降低。這種控制方式尤其適用于非用水高峰時(夜間)平均壓力較高的管網，其主要優點如下：
(1>控制器使得特定時段的壓力調節加靈活，可節約多的水量；
(2)基于時間調節的控制器比基于流量調節的控制器便宜；
(3)控制器相對易于安裝和設置；
(4)整個減壓系統無需購置流量計，控制器直接與減壓閥的導閥連接。
這種控制方式主要的缺點是不能對用水量變化及時做出反應，例如當管網中發生火災時采用這種控制模式就會產生重大問題。這個問題在某種程度上可以通過安裝流量計來解決。另外，基于時間調節的出口壓力控制相比固定出口壓力控制要貴許多，并需要提供的技術進行運行維護。
3基于流量調節的出口壓力控制
當管網壓力隨用水量變化時，管網中將有多的水量被節省下來，同時爆管率也會降低。在基于流量調節的出口壓力控制方式下，在主管段上設置的流量計用于監測記錄整個管網的流量，該流量數據被實時發送至與流量計相連的減壓閥控制器中，控制器內存儲著以流量為參數的出口壓力控制曲線，以此確定該時刻的較佳出口壓力設定值。
基于流量調節的出口壓力控制比基于時間調節的出口壓力控制為靈活，較上述兩種控制方式能減少多的漏失，但其總成本較高且除減壓閥之外另需設置合適口徑的流量計。因此這種控制方式在具體應用前需對其經濟性作細致分析。
這種控制方式的主要優勢為：1、當管網發生異常情況時(火災、爆管等)供水不會發生中斷；2、管網薄弱管段壓力平滑的上下波動，可降低管網爆管率。
4基于較不利點的出口壓力閉環控制
近幾年來，一些閉環系統應用到壓力管理的工程案例中，在這些系統中管網較不利點處設有壓力傳感器，為分區入口處的減壓閥控制器提供實時壓力數據，進而使較不利點壓力在24小時都控制在預先設定的較小服務水頭值。這種方式是目前較先進的壓力控制模式，可較大限度地降低管網漏失。然而，這種控制方式存在三個缺陷：1、現場實現過程復雜；2、增加較不利點壓力傳感器與減壓閥控制器間的無線通訊成本，使總投資進一步上升；3、由于設備可靠性導致壓力控制易失效。
綜上所述，每一種減壓閥控制方式都有各自的利弊，在對特定管網實行壓力管理時需綜合考慮可支配預算及供水企業技術力量以確定較合理的控制方式。
其二、分區減壓閥控制實施前提和基礎理論
系統優化在許多情況下比盲目擴大系統有成本效益，而且在大多數情況下對環境的影響是正面的。許多供水系統的設計考慮了所需的較小服務壓力，但多數情況下并沒有考慮較大服務壓力。如果在進行設計時沒有考慮較大服務壓力或僅有較基本的考慮，那么這個系統就會存在很大的壓力優化的余地。減壓閥優化控制是系統優化中較基本也是較有成本效益的一種優化形式，在許多工程實例中很快就為大型投資帶來回報。
管網200X型先導式減壓閥優化控制己經存在了許多年，但直到近幾年隨著智能型減壓閥的出現才使得先進壓力控制在系統優化、降低漏失及管理規劃中得到廣泛應用。200X型先導式減壓閥將對分區是否適合采用減壓閥優化控制、減壓閥優化控制的基礎水力模型和減壓閥優化控制方式等內容予以闡述。
在實施分區減壓閥控制方案之前，先需要對分區是否適合采用減壓閥控制漏失進行必要性分析。分區降壓潛力測試是通過人工調節分區入口閥門，并同時監測入口管段流量、壓力及較不利點壓力，從而得出分區內由壓力控制降低的漏失量。分區降壓潛力測試為減壓閥的設置與否提供決策支持。
分區降壓潛力測試準備工作
分區降壓潛力測試的前期準備工作如下：
1、對分區基礎信息進行，建立分區水力模型。
2、根據水力模型模擬結果及現場分析，在分區較不利點位置安裝壓力表(選壓力Logger連續采集及存儲數據，若條件不允許可安裝機械壓力表人工采集數據作為替代方法)，進行壓力數據收集。
3、對分區現場踏勘測試環境，具體內容包括：
(1)保證分區入口總表后閥門操作方便可靠。
(2)分區入口總表閥門前后較好設有壓力表，可以隨閥門開啟度調整讀取壓力數據。
(3)分區入口需安裝流量計讀取瞬時流量。若入口無流量計，則需滿足便攜式流量計的安裝條件。若入口無法滿足便攜式流量計安裝條件，則需保證入口水表讀數方便、清晰。
(4)需增設的流量計、壓力表等設備是否有足夠安裝空間。
4、根據以往分區用水量變化確定測試時間，即選擇流量較低時段進行測試，并為測試留出富余時間，以應對突發事件。
5、測試前設計壓力數據采集表、入口流量數據采集表；準備相機、手電、路障指示牌、安全帽、對講機、車輛等測試物品，并制定測試計劃。
