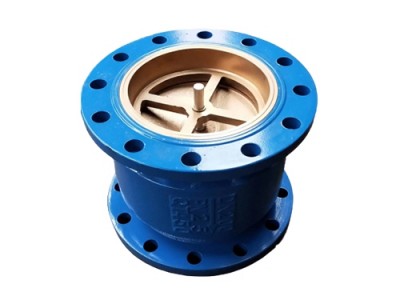

當停泵時，在正方向流量接近于零時利用彈簧輔助閥梭提前關閉，從而起到除噪聲之效果。該止回閥依靠介質本身動而自動開、閉閥瓣，用來防止介質倒流的閥門，消聲止回閥(HC41X)又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥，屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
消聲止回閥主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
消聲止回閥有法蘭連接和對夾連接兩種連接方式，消聲止回閥適用于給排水管道閥瓣采用進出口兩端中心軸導向，啟閉靈活，定位準確，可水平安裝或垂直安裝，閥瓣采用彈簧加載，其關閉能減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構，密封性能好，關閉時無噪聲。消聲止回閥還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。消聲止回閥安裝于給排水、消防、暖通系統可安裝于水泵出口處，防止回水倒流，而對泵造成損壞。
微阻緩閉蝶式止回閥研究現狀跟安裝注意事項【一】、止回閥國內外研究現狀
微阻緩閉蝶式止回閥應用范圍很廣，作為流體控制工程基本元件，隨密封材料的發展，使用范圍也在漸漸擴大。國內閥門企業也積極地參與在止回閥研究、開發中，從外國引進技能，消化、汲取并發展，得出不同的、優化的設計思路，可到目前為止還是沒有一套成熟的設計技術，許多關于對夾式止回閥結構優化設計方案，利用相對簡化的計算方法和經驗數據，來確定止回閥基本數據，很多情況下不能很好地滿足動態特性要求。大多數分析無法直接應用理論計算獲得設計結果，都依賴數值模擬計算，可為設計和性能優化提供一定的參考依據。
H76型對夾式止回閥結構簡單，主要由閥體、閥瓣、扭簧、定位軸、轉軸等部件組成，體積小、重量輕，結構簡單緊湊、可靠性高，行程短，響應高，可以好地滿足管道系統的要求。蘭州理工大學楊國來教授，為科信閥門研發的旋啟式止回閥防水錘緩沖油缸，在大型工程中取得成功，利用可變阻尼，關閉過程實現止回閥兩階段緩沖關閉，將水錘壓力限制在允許的范圍內，減弱了意外停泵水錘，消除了管路系統的安全隱患。止回閥的結構優化設計，就降低水錘壓力和流阻損失，提高止回閥密封性能和工作性能。隨國內重型水利工程的增多，工程工況安全運行問題，越來越引起關注，相關研究也日益增多，在理論研究、實際工程防護等方面，水錘的鉆研也深入和完整。
核電站邊界條件變化時，造成的不同程度的水擊現象，對對沖式止回閥工作原理、工作性能，造成的瞬時沖擊壓力進行分析，針對破壞壓力邊界極限，引起止回閥失效，獲得一定的解決措施；傳統止回閥啟閉時伴有水錘破壞現象，為減弱這一破壞，設計了一種特殊功能止回閥，即對沖式止回閥，通過分析和實驗，了解對沖式止回閥解決系統水錘現象時效果良好，很大程度上防止介質的逆流。
以三種不同開口的進口節流滑閥為研究對象，在進口流道、節流口、閥腔以及出口流道，進行計算和試驗的可視化研究；采用連續性方程和N-S方程，離散方程時采用有限元法，用戶自定義函數計算渦量流函數和區域內離散點的數據，根據各變量間關系求出各節點上的速度矢量，從數值計算得出，滑閥開度對內流場結構產生影響，并分析閥內壓降的大小，為結構優化提供一定參考依據，數值計算與試驗結合的方法在研究課題中值得學習應用。
介質運動狀況，研究閥口幾何尺寸對閥流量大小、能量損失的影響。管路系統的性能受微阻緩閉蝶式止回閥的工作性能的影響，閥瓣的啟閉過程，會受系統瞬變流狀態的影響，進一步閥瓣的啟閉特性，又對介質動狀態產生影響。
【二】、止回閥的分類以及安裝注意事項
止回閥的分類以及安裝注意事項有哪些？止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側）流入，從出口端（上側）流出。當進口壓力大于閥瓣重量及其動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。
旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。微阻緩閉止回閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。
微阻緩閉止回閥安裝注意事項：
（1）放置管道時應注意使對夾式止回閥的通過方向與流體流向一致；
（2）在閥板操作半徑范圍內，避免加入管接頭和阻塞物；
（3）不要在對夾式止回閥的前面或者后面安裝一個變徑管；
（4）在彎頭附近安裝對夾式止回閥時，要注意留有足夠大的空間；
（5）在水泵出口安裝對夾式止回閥時，至少流出六倍閥門直徑的空間以保證蝶板受到流體作用。
（6）安裝在垂直放置的管路中，對于水平放置的管路，垂直放置對夾式止回閥；（7）在對夾式止回閥和蝶閥之間使用一個伸縮管，千萬不要將其與其它閥門直接相連；
以上就是關于止回閥的分類以及安裝注意事項的相關問題講解，此外，升降式止回閥分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式。以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。
