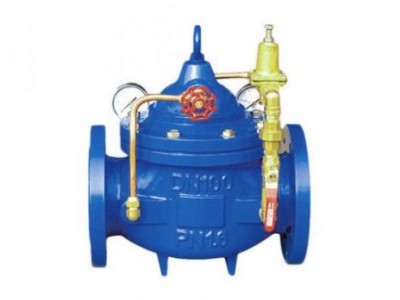

200X型先導式減壓閥是通過調節，將入口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。該水利控制閥閥門在安裝時建議在管網系統中安裝排氣閥，以便減壓閥能穩定工作。安裝時需要注意閥體箭頭的標注方向，在其周圍留固定空間。
200X型先導式減壓閥一般安裝在水平管道上，是為了操作、調整和維修的方便。其進出口壓力應不小于0.2Mpa，小于0.2Mpa穩壓性能變差。
200X型先導式減壓閥針對高層建筑設計，是解決高層建筑生活用水、消防用水系統中，要求流量大、靈敏度高等場合的理想產品，其結構新穎合理、合理運用液壓原理控制論；工作平穩、大流量通行；閥瓣快開慢閉、無水錘沖擊(關閉時間可調)；減穩壓精度高、調節范圍大；密封性能好、使用壽命時間長；安裝維修方便。性能加優越，取代中間水箱，節約建筑中間水箱的費用，擴大建筑物的使用面積。
200X型先導式減壓閥性能特點：
結構新穎合理、合理運用液壓原理控制論；
工作平穩、大流量通行；
閥瓣快開慢閉、無水錘沖擊(關閉時間可調)；
減穩壓精度高、調節范圍大；
密封性能好、使用壽命時間長；
安裝維修方便。
減壓閥密封設計以及動態特性分析其一、先導式減壓閥密封設計
由于減壓閥的活塞上方為先導腔，直接利用活塞上表面作為受力面即可。先導腔氣體有密封要求，先導式減壓閥不能與直動式減壓閥一樣直接在活塞中央設計通孔作為溢流孔。減壓閥的活塞中設計交叉十字通孔，使溢流排出的高壓氣體通過活塞下表面的盲孔流入十字通孔中，再經由上閥體四周的四個通孔進入大氣。
根據閥芯的位移判斷活塞可能的移動范圍，將十字通孔的直徑設計為4mm，孔軸與下表面距離設計為9mm。在活塞可能運動的任何位置，都需要能讓從十字通孔排出的氣體能順利進入大氣，活塞高度需與上閥體的通孔進行相對位置配合設計。通過活塞運動上下極端位置的分析，將活塞高度設計為20mm。另因活塞高度足夠，在上閥體中運動時不會產生過多導向上的問題，先導式減壓閥活塞省略導向帶設計，僅在活塞兩端a.b處分別設計密封圈槽。
先導式減壓閥的上閥體不需要容納彈簧和螺桿彈簧座機構，只需考慮活塞的設計高度和運動范圍。先導式減壓閥中，上閥體通過四周的通孔向大氣排出溢流氣體。配合活塞的十字通孔，將上閥體的四個通孔設計為直徑4mm，軸線距上閥體下表面13mm。另由于上閥體上部為先導腔，在上表面設計Gl/8的螺紋孔，以方便直接接入快速接頭。
先導式減壓閥的閥體厚度同大溢流直動式減壓閥。
其二、減壓閥動態特性分析
200X型先導式減壓閥動態特性包括壓力特性和流量特性。壓力特性是指流量為定值時，因輸入壓力變化引起輸出壓力偏離額定值的特性。流量特性是指輸入壓力為定值時，因流量變化引起輸出壓力偏離額定值的特性。減壓閥動態特性的好壞，決定了整個蒸汽系統的穩定與否。良好的動態特性保障了蒸汽系統不會因為負載改變或突發狀況而頻繁檢修。為獲得優的動態特性，先需對200X型先導式減壓閥壓力特性和流量特性的影響因素進行分析。
為了直觀地評判減壓閥靜、動態特性好壞，需制定減壓閥特性的評價函數。
由于調壓范圍可通過配置合適的調壓彈簧來解決，屬可改的外部結構參數，可在確定減壓閥固定結構優化參數之后再考慮。故對于靜態特性中的調壓范圍這一特性指標不再制定評價函數，特性優化中亦不再考慮調壓范圍這一指標。
對于穩定性，本文選取減壓閥的輸出壓力在一定時間內的相對變化量作為衡量減壓閥穩定性的評價函數。穩定性評價函數的值越小，減壓閥的輸出壓力越穩定。
