微電腦電池內阻測試儀是用于測量電池內部阻抗和電池酸化膜破損程度的儀器。主要用于電池或電芯的電壓和內阻的測量。它是對被測試對象施加1KHz 交流信號，通過測量其交流壓降而獲得其內阻。通常電池及電芯其阻值越小則性能越好，

故通過測試內阻來判斷電池和電芯的品質是一種快速而可靠的方法。

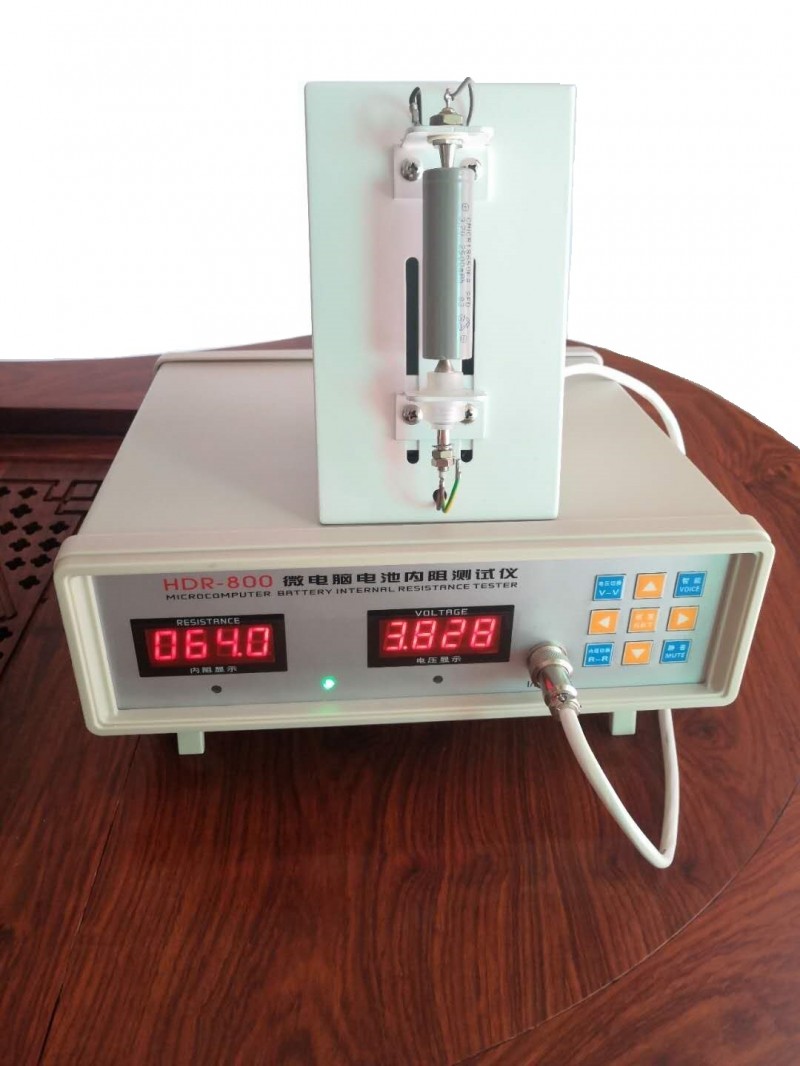

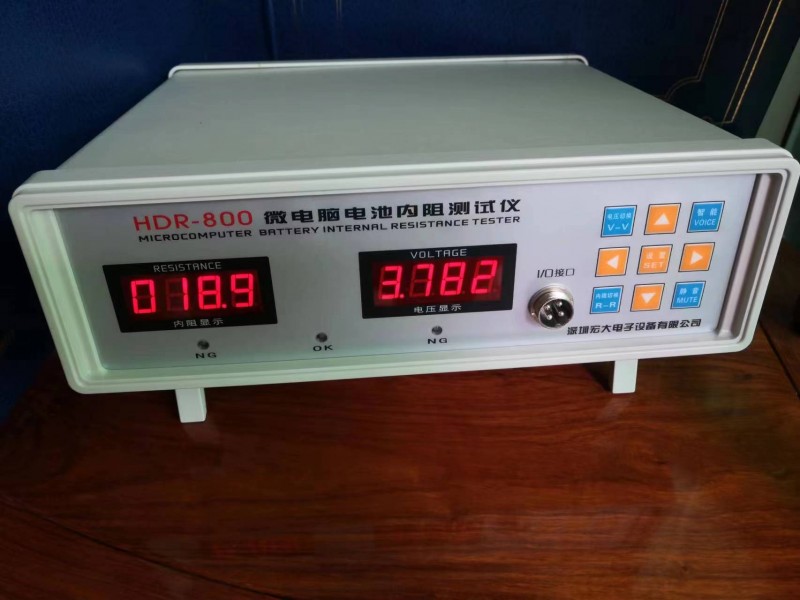

HDR-800微電腦電池內阻測試儀,輸入阻抗大于100K,采用四線采樣法,能夠有效減少測量誤差,可測試有源或者無源對象的阻值。可同時測試電池(電芯)的電壓和內阻；其量程大、精度高、操作簡單，廣泛適用于各類電池、電芯生產廠家；同時也非常適用于各電池經銷商、電池終端用戶對電池（電芯）進行來料檢測。

HDR-800微電腦電池內阻測試儀主要有如下功能：

1. 測試電壓0－30V,內阻0－2000mΩ的電池、電芯

2. 可以通過軟件的方式進行校準；

3. 測試時間可以設定；

4. 正接、反接是否測試可選；

5. 數碼管亮度可調；

6. 蜂鳴器報警提示；

7. 可升級連電腦功能；

8. 設置好的參數掉電保存。

注意：此儀器只能測試電壓30V 以內的電池。

電池內阻測試儀量程分辨率精度:±（%讀數+數字）

電壓：

0—4.999 V 0.001V ± (0.05% +2)     0—29.99 V 0.01V ± (0.05%+10)

內阻：

0.1—200mΩ 0.1mΩ ± (0.05%+0.5)   1—2000mΩ 1mΩ ± (0.05%+2)

內阻在2 歐姆以內的各類電池、電芯。

如：鋰離子電池、聚合物電池、鎳鎘電池、磷酸鐵鋰電池、小型、小型免維護鉛酸蓄電池、鋼殼電芯、鋁殼電芯、聚合物電芯、18650電芯等；

如：手機電池、數碼電池、玩具、音響等電子產品電池、PDA 電池、2－6 串鋰電池組、2－15 串鎳氫（鎳鎘）電池組等。

1. 輸入電源：220V±10% / 50Hz

2. 消耗功率：5－10W

3. 測試速度：80ms

4. 儀器大小：300mm(L)*300mm(W)*100mm(H) 重量：2.8Kg

5. 設備組成：主機1 臺、電源線1 條、測試表筆（夾具）1 副、操作說明書（含保修卡）1 份

設置參數設置鍵：按該鍵可進行各項參數設定，其設置方式為按順序進行設置。

按下該鍵后即進入到參數設置狀態。共有9 個參數可以進行設置。

其順序為：0001 電壓上限→0002 電壓下限→0003 內阻上限 0004內阻下限 0005亮度調節→0006啟動測試等待時間→0007測試時間→0008反接是否測試→0009 測試完是否保存測試結果。

參數補充說明：

0005 亮度調節：其中亮度調節共分為10 級，數值越大，則亮度越高。可按‘▲▼’鍵設置具體值。

0006啟動測試等待時間 其中啟動測試時間共為200級 每級5毫秒 一般建議設置10到20可按‘▲▼’鍵設置，200級時間最長為1秒。

0007 測試時間：單位為10ms,如‘0010’則表示儀器在采樣測試100ms（10*10）后停止測試。

0008 反接是否測試：‘0000’表示正負極正接、反接都啟動測試；‘0001’表示正負極反接時不會啟動測試。可按‘▲▼’鍵進行切換。

0009 測試完是否保存測試結果 0000 則表示不保存、 0001 表示保存結果各項參數的具體值，請根據需要而設定。每次參數設置完成后，儀器會自

動保存，即使關機后，重新開機，依然有效。

▲ ▼ 數值增/減鍵：在設置狀態下，每按一次該鍵，對應的數值增加/減少1。

左/右移位鍵：在設置狀態下，每按一次該鍵，當前的狀態向左/右移動1 位。

電壓

切換電壓檔位切換：每按一次該鍵，電壓的檔位轉換一次，即由低精度檔位轉換為高精度檔位，或由高精度檔位轉換為低精度檔位。

電壓顯示界面：“0.000”表示0－5V 檔位；“00.00”表示0－30V 檔位。

內阻

切換內阻檔位切換：每按一次該鍵，內阻的檔位轉換一次，即由低精度檔位轉換為高精度檔位，或者由高精度檔位轉換為低精度檔位。

內阻顯示界面：“0.000”表示0.1—200mΩ；“00.00”表示1—2000mΩ檔位。

報警開啟報警功能：按下‘報警’鍵，則測試結果合格時，儀器蜂鳴器報警，測試不合格則儀器沒有發出聲音。

不報警關閉報警功能：若按下‘不報警’鍵，則測試結果不管合格與否，儀器都不會報警。
