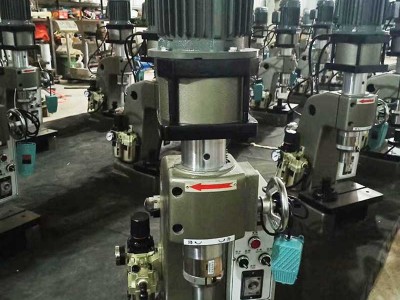

本機功能齊全，根據旋鉚桿設計的不同，可旋鉚沉頭，半圓頭，圓柱頭，球面圓柱頭 鉚釘及空心鉚釘，也能對凹下的沉頭平臺，利用鉚桿的旋轉擠壓作用，將平臺面擠壓光亮。 先進的電路設計可實現鉚接的自動動作，保證每次鉚接時間一致，提高產品的合格率。使 用自動化操作時，定時儀可隨意調至最適時間，大大地提高了生產效率及掌握當班產量，減低人為流失。
本機用途廣泛，適用于收錄機芯、照相機、鐘表、無線電元件、五金、鋼木家具、拉 閘及所有需要鉚接的領域，是發達國家中流行使用的五金機械。
一.用途本機采用電動、氣動相結合的原理,完成對鉚釘?shù)男T動作。加工運行平穩,
無沖擊,無噪音,定位精密,加工面光滑平整。HD-136 適用于收錄機機芯、照相機、 鐘表、無線電元件等精密機械行業的生產。HD-143 適用于五金、箱包、餐飲器 具、鋼木家具、自行車等需要鉚接的區域。
二、技術參數
|
性能指標
|
HD-141
|
HD-143
|
|
旋鉚能力(低碳鋼)
|
實心ψ7mm 空心ψ15mm
|
實心ψ9mm 空心ψ20mm
|
|
氣缸行程
|
35mm
|
35mm
|
|
馬達
|
1/2HP(380V 可以改 220V)
|
3/4HP(380V)
|
|
鉚釘長度
|
110mm
|
150mm
|
|
時間調整
|
0~6s
|
0~6s
|
|
氣源壓力
|
0.2~0.7(Kg/cm2)
|
0.3~0.7(Kg/cm2)
|
|
鉚桿距床身距離
|
120mm
|
120mm(可訂至 160mm)
|
|
重量
|
120Kg
|
150Kg
|
三、機械特點1.噪音小:由于采用旋轉氣壓傳動,并安裝有消音器,無噪音污染;潤滑油混https://www.hvsin.com/product2/150.html
合氣由機后排出，所以對人身也無傷害。 2.操作簡單:腳踏開關一踏，即可自動鉚接。 3.鉚接時間短:如加工ψ3mm 的鉚釘，只需 0.3 秒。 4.加工質量好:由于采用特殊機構，鉚接面既光滑又準確，而且鉚接的鉚釘
不會墩粗變形。
5.應用范圍廣:變換鉚桿可鉚接不同的鉚釘頭型式(如圖1)。
四、電氣連接
電源是采用 380V 三相交流電，接線時特別注意三相線不能和地線相連，采
用漏電開關時一定要采用三相漏電開關。
