機器型號 |
BST320C |
BST430C |
||
|
量測行程(X/Y/Z) |
300 X 200 X 200 MM |
400 X 300 X 200 MM |
||
|
外觀尺寸(W/L/H) |
835 X 920 X 1210 MM |
935 X 1020 X 1210 MM |
||
|
機器重量 |
120KG |
150KG |
||
|
機臺承重 |
25KG |
|||
|
測量精度 |
XY軸:E2=(3+L/200)μm; Z軸:E1=(5+L/200)μm |
|||
|
重復精度 |
XY軸:≤3μm;Z軸:≤5μm |
|||
|
最大速度 |
XY軸:350mm/s; Z軸:200mm/s |
|||
|
光源 |
表面光 |
程控式五環八向四十區塊LED冷光源 |
||
|
輪廓光 |
程控式LED平行冷光源 |
|||
|
量測軟件 |
iMaGeo影像儀專業量測軟件 |
|||
|
輸出格式 |
WORD/EXCEL/DXF/SPC |
|||
|
光學系統 |
工業專用高清晰度帶卡位鏡頭 |
|||
|
放大倍率 |
光學放大倍率：0.7-4.5X；影像放大倍率：22-145X |
|||
|
影像系統 |
工業專用高分辨率彩色CCD |
|||
|
光柵尺 |
工業專用高分辨率光柵尺，分辨率1.0μm |
|||
|
計算機 |
雙核2.0處理器，1GB內存，256MB獨立顯卡，160GB硬盤，17寸LCD顯示器，工業專用電源機箱 |
|||
|
保固期 |
保固一年，終身維護 |
|||
|
工作環境 |
電源 |
(220±5)V/50Hz/10A |
||
|
溫度/濕度/振動 |
(20±3)℃； 35%-65%；振動<0.002g，低于15HZ |
|||
|
應用領域 |
手機配件、連接器、精密五金、塑料、精密夾治具、家電制品、計算機周邊、機械配件、電子組件等 |
|||
使用新XY平臺機構傳動技術，提供高效率、高精度及高穩定性量 測系統平臺。
自主開發的 測量軟體，非線性補償 與程式化光學變焦功能，搭配先進可程 式化控制 LED 光源系統，構成直覺性的 操作介面，可輕易實現編程自動量測。
特 點：（2.5D測量軟件）
1、專業的量測功能：自動測量點、線、圓等元素.點線距、平行線距、角度、弧、多點回歸圓、同心度、位置度，兩圓圓心距等各種工件尺寸的量測。
2、定位及擺正功能：包括對回機械原點、單點平移、將斜放的工件自動擺正，自動設置基準坐標等強大功能。
3、記憶點呼出:可利用圖形上既有的量測點資料，作記憶呼出，直接執行各項運算功能，繪出圖形，直接出圖紙，一鍵出檢測報告等方便快捷。
4、結果顯示方式：單位的切換如：mm、um、inch、mil。
5、精度校正：軟體提供線性、非線性精度補償，可隨時校驗硬體準確度，修正精度不良現象。
6、匯出功能：自動轉EXCEL、WORD生成檢測報表;直接畫線、圓、弧時，直接把線、圓、弧角等測量圖形圖紙直接轉到CAD軟件中,生成相應的圖形CAD工程圖。
7、SPC統計功能：自動認識指定的量測數據，并計算其最大值、最小值、平均值、標準值、Ca、CP、Cpk…的運算，且可以應用于生產線實時量測判斷。
8、有手動和自動捕捉功能，靈活應用各工件。
9、軟件中文操作。

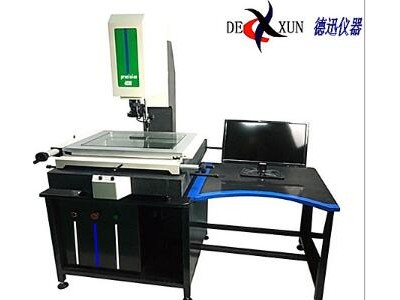

CNC系列全自動光學影像測量?jī)x是我司新推出的一款光學測量?jī)x器，專為高端全自動量測市場量身定制，它融合了‘XTY’多年的設計制造經驗，借鑒和引進了多項國際先進的機構設計技術，大幅度減少阿貝誤差，提高的測量準確度，有效保證各軸穩定性。同時引進日本伺服全閉環控制系統，采用我司新開發的自動量測軟體，具有CNC編程功能，能夠大幅度提高了定位精準度及重復性、且測量速度快。
