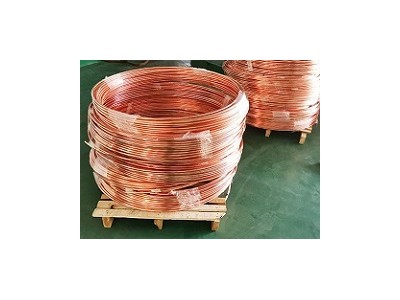

點擊圖片查看原圖
鍍銅圓線的接地裝置方法：
一、鍍銅圓線水平敷設接地裝置辦法：此種做法在他土壤條件的山石區域選用，溝內悉數換成黃粘土，并分層夯實。換土溝的尺度除規劃另有要求外，一般溝長15米，接地埋設為1.5米。要求接地裝置悉數為鍍鋅扁鋼，所有焊接點處均刷瀝青。接地電阻應小于4歐姆，超過期應補增接地裝置的長度。接地溝距建筑物不小于3米。 二、丈量接地電阻：對接地裝置應進行接地電阻測驗，應契合規劃規定。電纜溝內的接地母線設置在電纜支架一層處的預埋件上，母線與預埋件之間暫時選用電焊點焊，待焊接電纜支架時，再將它們悉數焊接起來。鍍銅圓鋼由建筑物內引出接地線斷接卡子及穿墻做法：先將保護套管預埋在墻內，然后將接地焊接在一起，另一端接地線經過保護套管引至室內，用螺栓與室內接地線銜接。
三、裝置室內接地母線前，應先沿墻面踢腳線上沿預埋母線支架，如室內墻面無踢腳線時接地母線下沿距地上應保持200mm的距離，接地母線在裝置前，應先將刷好漆的銅包鋼扁鋼在地上上焊接起來，然后鍍銅圓鋼再裝置。室內接地母線沿墻敷設后，母線與其支架應焊接在一起。電纜溝內及室內接地母線裝置后，應對所有電焊銜接部位及漆膜損傷部位進行補漆處理。
四、鍍銅圓線避雷引下線裝置：引下線不論敷設在建筑物仍是構筑物上，均需要預先埋設支架，然后將引下線用螺栓固定于支架上，引至距地坪2米處用套管保護，并做斷接卡子，以便丈量接地電阻使用。
鍍銅圓線的測量問題：
一、測量用變壓器應選用雙繞組隔離變壓器，且容址一般要在1kVA以上，電網可能給測址帶來的畢響，使側公結果契合實際。
二、電抓愉人端應加設穩妥，使用各種儀器，外表操作時宜墊橡膠絕緣。外表讀數后不立帶負荷擺開調壓器刀開關甲防正電壓陡度大，損壞外表。
三、為了減小測及誤差，丈量用電壓表應選用有高內見的電壓表。電壓可選用直徑25m左右的圈鋼或俐管。
四、電流的流散電阻不宜太大，一般用直徑為40-50mm。長2.5m左右的鋼管；假如被側接地體流散電目1很低則電流應用幾報鋼竹組成。
五、兩的位置要避開架空線路和地下金屬竹道的走向。應安置在與它們相筆直的方向上‘應避免在雨后立即側量接地電阻；丈量時在電流周圍會有大的跨步電壓，故在其30-50m范HI內WV止人進入。
鍍銅圓線適應電力防雷場所的銅包鋼接地應該具有良好的導電性能、較不錯的機械強度、是外部包覆的銅層具有良好的不易腐蝕性能；鍍銅圓鋼接地的銅層厚度會影響導電率和蝕性，如果是鍍銅厚度在0.125mm的銅包鋼接地的話一般幾年就會出現嚴重的腐蝕情況，這也是現在出現很多價格不算高的銅包鋼接地產品的原因。因為銅包鋼接地的原材料主體為冷拔鋼，價格為5元/公斤，常規25x2500mm重量為10公斤左右，制作的成本才20幾元左右，其差別就是銅的成本。
泊頭市金昊源防雷器材有限公司【http://www.hbjhyflqc.com/】位于河北省泊頭市裕華西路，公司目前擁有多名從事特種焊接技術、及防雷接地的高素質人才。公司主要從事接地技術及防雷接地產品的生產、銷售及技術服務，為各種工程提供化接地技術支持和服務，公司目前主要產品有：銅包鋼扁鋼、銅包鋼扁鐵、銅覆鋼扁鐵、銅包鋼圓鋼、銅包鋼圓線、銅覆鋼圓線、鍍銅圓線、銅覆鋼扁鋼、鍍銅圓鋼、防雷接地附件、熱浸錫連鑄銅包鋼、非金屬接地模塊等。使用該系列產品可以使接地工程達到免維護條件且施工運輸方便安裝造價大幅度降低，產品目前覆蓋市場。
