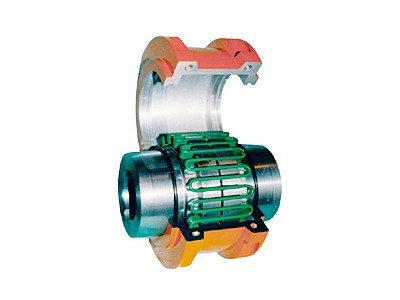

JS100系列蛇形彈簧聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧片組成。
JS100系列蛇形彈簧聯軸器主要應用于碎石機、曲柄往復運動、減速機、冶金、礦山，起重機械等。以及其它各種機械及設備的軸傳動,凡是有馬達與員相連,馬達與減速箱相聯或軸與軸相聯的地方都可應用。
JS100系列蛇形彈簧聯軸器主要適用于聯接兩同軸線的中、大功率的傳動軸系，具有的補償兩軸相對偏移和減振、緩沖性能，工作溫度為-30℃~+150℃，傳遞公稱轉矩45~800000N.m。
JS100系列蛇形彈簧聯軸器優點：
（1）結構簡單，裝拆方便。（2）整機零件少，體積小，重量輕。（3）噪聲低，潤滑好。（4）承受變動載荷范圍大，起動平穩。（5）允許有較大的安裝偏差。（6）傳動效率高，運行可靠。（7）減振性好，使用壽命長。
聯軸器的安裝及聯軸器兩軸同軸度影響因素{一}、聯軸器的安裝
聯軸器的安裝工藝并不復雜，但安裝質量很關鍵，操作不當會引起機器振動、軸承過度磨損及機械密封失效等。
聯軸器裝配前先把零部件清洗干凈，清洗后的零部件，需把沾在上面的洗油(汽油、煤油或柴油)揩干，并在零部件表面涂些透平油或機油，防止生銹。
聯軸器裝配時必須按制造廠給定的標記組裝。用在高速旋轉機械上的聯軸器，一般在制造廠都做過動平衡試驗，動平衡試驗合格后留有各部件之間相互配合方位的標記，裝配時必須按制造廠給定的標記組裝。這一點很重要，如果不按標記任意組裝，會導致聯軸器失衡引起機器振動。
聯軸器的螺栓不能任意互換。聯軸器法蘭盤上的聯接螺栓是經過稱重的，每一螺栓重量基本一致。如大型離心式壓縮機上用的齒式聯軸器，所用聯接螺栓相互之間的重量差一般小于0.05g。此外，在擰緊聯軸器的聯接螺栓時，應對稱、逐步擰緊，采用測力矩扳手使每一螺栓上的擰緊力矩基本一致，以免因各螺栓受力不勻而使聯軸器在裝配后產生歪斜。
嚴控密封部位的裝配。對于裝有潤滑油的聯軸器，如果裝配不當產生漏油，會使聯軸器潤滑部位的潤滑條件得不到滿足，不僅使聯軸器的運行情況不良，而且還會使聯軸器的使用壽命縮短。如齒式聯軸器在潤滑情況不好的條件下運行時，會使傳動齒產生過度磨損導致失效。
對于可移式鼓形齒式聯軸器，在裝配完后應檢查聯軸器的剛性可移件能否進行少量的移動，檢查有無卡滯現象。
{二}、聯軸器兩軸同軸度影響因素
聯軸器理想的運轉狀態是兩軸的中心線應在一直線上。然而由于聯軸器在加工、裝配等環節中，不可避免地存有誤差，加之工作時各零部件的不均勻熱膨脹、軸的撓曲、軸承的不均勻磨損、機器產生的位移及基礎的不均勻下沉等，都可能破壞兩軸的同軸度，因而必須進行修正。
實際上，絕對準確的同軸是不存在的。在設計時規定兩軸中心有一個允許偏差值，這也是安裝聯軸器時所需要的。從裝配角度講，只要能保證聯軸器安全可靠地傳遞轉矩，兩軸中心允許的偏差值越大，安裝時越容易達到要求。但是從安裝質量角度講，兩軸中心線偏差越小，對中越精確，機器的運轉情況越好，使用壽命越長。所以，不能把聯軸器安裝時兩軸同軸的允許偏差看成是安裝者草率施工所留的余量。
