電纜卷筒類型原理以及橋門式起重機檢驗措施(一)、電纜卷筒的類型及其工作原理
電纜卷筒的產品種類相對較多，比較常見的有配重式、磁滯式、變頻式、力矩式等等。大體上可將電纜卷筒分為以下兩種類型：一種是彈簧驅動式電纜卷筒，其常被用于控制電纜的放出和卷起，這種類型的電纜卷筒在起重機械設備中的應用較多；另一種是電機驅動式電纜卷筒，其基本工作原理如下：力矩電機具有變轉矩輸出的特性，在高轉速的情況下會輸出小轉矩，在低轉速的情況下會輸出大轉矩，這種機械特性能夠滿足電纜卷筒的要求。當設備正向接近地面電纜錨位時，力矩電機處于正常工作狀態，通過減速機放大轉矩后帶動卷盤旋轉，在卷盤旋轉的過程中收卷電纜。力矩電機的轉速會隨著電纜卷繞自徑的不斷增大而降低，并輸出與此相適應的較大轉矩，以此確保大車運行速度與收攬速度趨于一致，始終保持恒定的收攬張力。當設備反向遠離地面電纜時，力矩電機保持不變的電動勢方向，與此同時大車運行拖拽電纜會產生反向轉矩，并且反向轉矩大于正向轉矩，這時可隨著大車運行同步釋放出電纜。
電機驅動式電纜卷筒具備力矩電機與大車控制系統相互獨立的特點，在操作過程中只需要通過總電源開關引出電源即可，提高了操作的便捷性和可靠性。在大車接通電源后，力矩電機即為通電狀態，正常開展卷盤工作，不論大車處于何種操作情況下，如正轉、反轉、停車等，力矩電機均會保持在相序不變的通電狀態；在大車通電結束后，力矩電機會也隨之斷電，此時卷盤處于制動狀態。電機驅動式電纜卷筒主要適用于橋式起重機、門式起重機、門座式起重機、壩頂門機、堵取料機、冶金機械、水工機械、裝卸船機、礦山機械等大型設備。然而，由于各種因素的影響，使得電纜卷筒經常會出現各種故障問題，這在一定程度上影響了設備的正常運行。為此，必須針對電纜卷筒的故障原因，采取有效的措施加以解決處理。
在起重機工作時，起升機構與變幅機構的減速器與電動機之間的聯軸器不對中或者兩者之間的軸由于安裝誤差過大，都會引起機器的振動、軸承的磨損以及軸的撓曲變形，嚴重的將會使得減速器高速軸斷裂，對系統的正常運行產生很大的威脅，從最近的幾次起重機減速器斷軸的事故來看，有可能是此種因素所引起的。
(二)、提高橋門式起重機檢驗效果的措施
1、科學合理的選擇檢驗技術
首先，要結合起重機的實際工況對檢驗中使用的技術措施進行綜合性的對比與評價，并從實際出發選擇出最合適的檢驗技術，以確保檢驗結果的準確性；其次，由于檢驗設備在使用過程中受到不同環境的影響在誤差上也會存在一定的差異，因此檢驗前應對當地的環境等進行全面的考察，確定檢驗條件，并嚴格按照規范做好檢驗方案。
2、重視接地電阻的檢測
電氣接地是橋門式起重機運行中的重要安全措施，要確保設備正常安全的運行，對接地電阻進行重點的檢測非常必要。目前主要運用手搖檢測法或電子檢測法對接地電阻進行檢測，但是手搖法不適用于室內起重機或水泥地面等不允許對起重機的電氣設備進行布線的情況，需另外選擇合適的措施進行檢測。同時，要全面檢測起重機的電氣控制系統；此外，接地在惡劣的環境條件下容易出現腐蝕破壞情況，因此為確保電子部件的安全運行，要制定系統的檢測方案和措施。
3、適應新技術
隨著科學技術的快速發展，智能化、技能化等先進技術已被廣泛應用于起重機設備中，因此在檢驗檢測方法上也要適應技術發展的需要，在全面深人了解檢驗對象的基礎上，采用最新的檢驗檢測技術，對橋門式起重機進行更為全面、準確的檢驗，以確保設備正常、安全地運行。
總而言之，橋門式起重機檢驗是確保設備正常運行的有效保障，在設備的安裝和使用過程中必須高度重視并切實做好。橋門式起重機檢驗中存在的問題是多方面的，因此在檢驗過程中要科學合理的運行檢驗檢測技術對這些問題進行完善，以避免對安全生產及生效效率產生嚴重的影響。

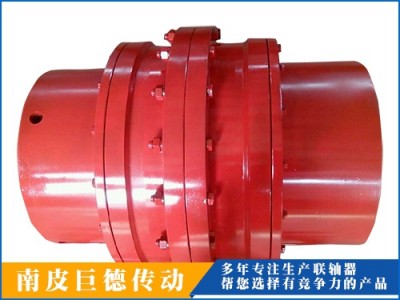

南皮縣巨德傳動設備制造有限公司(http://www.czjdcd.com)是從事聯軸器研究、生產的企業。公司產品主要有：各種規格鼓型齒式聯軸器、柱銷聯軸器、梅花聯軸器等，供應國內許多機械行業，多年來廣受用戶信賴和好評。
