產品簡介：
1.分類
槽形托輥有普通型托輥、前傾型托輥、快換軸承型托輥、吊掛型托輥、三鏈托輥、可逆
托輥、變槽角型托輥、過渡型托輥、V型托輥等類型。
2.特點
1、槽型托輥具有耐腐蝕性特點：酸堿鹽均對其不起腐蝕作用。
2、槽型托輥硬度強：耐磨性強。
3、密封性好：槽型托輥全密封，兩端裝有塑料迷宮密封圈，油滑油脂不會泄漏，可使滾動軸長期；槽型托輥處于全密封狀態下運轉。
4、槽型托輥陶瓷表面：形成氧化膜，表面光滑，不粘附物料，與輸送帶接觸摩擦系數小，降低了卷揚驅動力。
5、槽型托輥使用壽命長：槽型托輥比鋼托輥使用時間長2-5倍，且能減少皮帶磨損，皮帶不跑邊，延長皮帶使用壽命。
6、運營成本低：槽型托輥能降低皮帶運輸機的綜合成本，減少維修工時。
3.用途
槽型托輥廣泛用于露天粉塵較大，腐蝕性高的環境中、如礦山、電廠、鋼廠、石料廠、水泥廠、洗煤廠、鹽廠、堿廠、化肥廠、碼頭等所有運送場所經常使用槽型托輥。
4.注意事項
槽型托輥用于輸送散狀物料，其槽角為30°；
槽型托輥輸送帶的使用注意事項：
1、防止輸送帶負荷啟動。
2、輸送帶發生跑偏，應及時采取措施糾正。
3、不同類型，規格層數的輸送帶不宜接在一起使用，其接頭最好采用膠接法。
4、緩沖托輥的類型，結構，規格，層數應根據使用條件合理選用。
5、輸送帶運行速度一般不宜大于2.5m/s，塊度大，磨損性大的物料和使用固定梨的卸
料裝置應盡量采用低速。
6、滾筒輸送機的傳動滾筒直徑與輸送帶布層的關系，傳動滾筒，提升機改向滾筒的配套以及對托輥槽角的要求應根據運輸機的設計規定,合理選取。
7、給料方向應順輸送帶的運行方向，為減小物料下落時對輸送帶的沖擊應采溜槽，減小物料落差距離；輸送帶受料段，應縮短托輥間距和采用緩沖托輥為漏料，輸送帶順應采用柔軟適度的擋料板，以免檔料板過硬，刮破輸送帶的帶面。
8、摩擦托輥在使用時，如有托輥缺少，應及時添加及修好；托輥 被物料覆蓋，造成回轉不靈，防止漏料卡于錐形托輥與膠帶之間，注意輸送帶活動部分的潤滑，但不得油污輸送帶。
9、避免輸送帶遭受機架，支柱或塊狀物料的阻滯，防止碰破扯裂，斗式提升機發現輸送帶局部破損時，應用人造棉及時修補，以免擴大。
托輥規范：
表1 托輥旋轉阻力（非接觸式密封）
|
托輥直徑mm |
托輥長度mm |
旋轉阻力N |
|
|
φ76 |
非接觸式密封 |
≤460 |
2.0 |
|
＞460 |
2.5 |
||
|
φ89 |
非接觸式密封 |
≤460 |
2.5 |
|
＞460 |
3.0 |
||
|
φ108 |
非接觸式密封 |
≤800 |
3.0 |
|
＞800 |
3.5 |
||
|
φ133 |
非接觸式密封 |
≤800 |
3.0 |
|
＞800 |
3.5 |
||
|
φ159 |
非接觸式密封 |
≤800 |
3.0 |
|
＞800 |
3.5 |
||
表2 托輥徑向圓跳動量
|
托輥直徑mm |
托輥長度mm |
||
|
＜460 |
460-950 |
＞950-1600 |
|
|
φ76—φ108 |
0.5 |
0.7 |
1.30 |
|
φ133—φ159 |
0.7 |
1.00 |
1.50 |
表3 托輥軸向載荷
|
托輥軸徑 |
施加的軸向載荷KN |
|
≤20 |
10 |
|
≥25 |
15 |
4托輥軸向竄動
在500N的軸向載荷作用下，托輥的軸向竄動值≤1.2mm
5托輥跌落強度
托輥水平與垂直跌落試驗后應符合下列要求：
- 所有零件和焊接縫均不得出現損傷和脫落；
- 跌落后托輥軸向位移不得大于1.2mm；
- 托輥管體與軸承不得松動；
- 跌落后的托輥其旋轉阻力不得大于表1中規定數值的1.5倍。
6托輥浸水密封能力
托輥在清水中以1450t/min的轉速運轉24小時后，采用非接觸式密封裝置的托輥，其進水量不得超過150g。
7托輥使用壽命
托輥強化使用壽命折算到托輥實際使用壽命不得小于20000h，現場使用時，托輥損壞率不應大于10％。
托輥的優勢：
- 結構合理
- 性能穩定
- 旋轉阻力小
- 防塵，防水，耐腐蝕

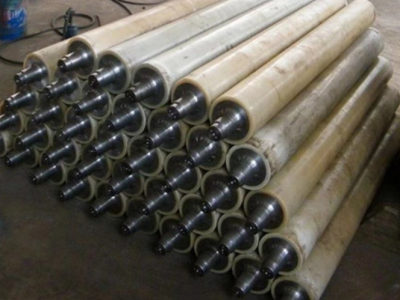

產品圖片：
