儲罐壁板組裝技術與儲罐施工工藝對比<一>、儲罐壁板組裝技術
罐壁板組裝采用電動倒鏈倒裝法施工。主要原理是：將倒鏈拉力通過吊耳傳到脹圈，再通過脹圈與待提升罐壁的卡(承重塊)將罐體提升起來，進行下圈壁板的組焊，然后將脹圈松開，降至已組焊壁的下部，再次脹緊、頂升，如此反復，直到較底一節壁板。

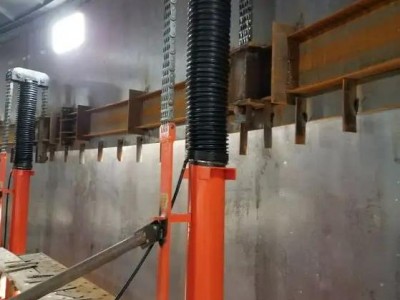

沿罐內壁均勻分布設置液壓裝和電動倒鏈提升系統，在每個柱子正上方的儲罐罐頂開預留孔，待罐頂提升一圈后再封閉。在頂圈罐壁底部組對脹圈，脹圈槽鋼型號按懸臂梁理論確定。
進行上數二圈壁板的圍板和縱縫組焊，罐壁圍板設兩道活口，活口處用導鏈預緊。在焊完縱縫外口的上數二圈壁板外側頂部，沿圓周每隔1.5m左右設置檔板，用于組對環縫。啟動電動提升系統，使罐頂及頂圈壁板提升到位，逐漸將二圈壁板活口收緊，調整環縫合格后組對點焊，封口完畢，進行環縫焊接。
按同樣方法圍上數第三圈壁板，焊接縱縫外口，外側頂部設置檔板，提升罐頂及上數一、二圈壁板，環縫組對焊接。如此反復，直至較底一層壁板。較底層罐壁板組對焊接完畢后。把所有的H型鋼基礎全部撤走，罐內所有的機具均從人孔倒出。如果罐內的機具設備太大不能從人孔中倒出，較底層罐壁板需留一張板不安裝，待罐內所有的機具設備倒出后，再安裝焊接然后一張板。然后，完成較底層罐壁板與底板的焊接工作。
罐壁組對時，要嚴格控制罐體的垂直度和罐體的成型尺寸，其具體工序流程為：準備工作‘底圈壁板安裝位置放線~底圈壁板組裝調整、焊接~二圈壁板組焊~大角縫組焊~三層以上各圈壁板組焊~罐壁上相應構件組裝。
吊裝時，從進出油開口處進行鋪圍作業，根據畫線確定的位置點焊臨時內外檔板，以限制罐壁位置，板與板之間用龍門組合卡具連接固定。全部吊裝完成后，進行分組調整壁板間隙及垂直度，罐壁橢圓度由基準圓確定，垂直度由鉛錘測量、正反加減絲調整確定，考慮到焊接大角縫的收縮，調整垂直度應以罐壁稍微向內傾0~3mm為宜。
相鄰壁板的水平度在下料時得到控制，整個圓周上的水平度可以通過調節邊緣板和基礎之間的距離獲得。板與板之間的對口間隙與錯邊量可以由組合龍門卡具調節，立縫組對時為解決焊接變形引起的角變形超標問題，采取預先向外凸出2~3mm的組對方法(如果先焊內側，則向內凹2~3mm)。
罐頂所有附件盡可能地在罐頂組焊后、罐壁提升前安裝焊接完，罐壁上的附件(包括盤梯支架)隨罐壁提升同步安裝焊接，以減少高空作業。盤梯整體預制，罐體組裝完后利用吊車安裝就位。
<二>、儲罐施工工藝對比
倒裝法施工工藝和正裝法施工工藝的比較從大型外浮頂儲罐正裝法(水浮法和外腳手架法)施工和倒裝法施工的施工工效、質量控制、安全性、工期和成本進行分析比較。
1、施工工效
水浮法施工順序是罐底板、浮頂、罐壁板依次進行，施工順序交叉少，高空作業量大，由于要進水，罐壁板的施工逐層進行，施工工效低；外腳手架法施工面較大，很多工序可同步進行，施工工效相對水浮法有所提高；倒裝法施工人員在地面作業，少量工作在低空進行，材料工具傳遞方便，人員移動迅速，吊裝快捷，管理方便，便于質量控制和技術指導，工效高。
2、質量控制
水浮法和外腳手架法的施工高空作業多，不利于技術指導和質量檢查，罐壁板的垂直度也不好控料倒裝法施工的組裝和焊接都有利于操作，質量也利于控制和檢查，倒裝法施工原理使罐壁板的垂直度比正裝法(水浮法和外腳手架法)要好控制得多。
3、安全性
水浮法和外腳手架法施工中高空作業量大，安全性差，外腳手架法的罐壁板和浮頂同步施工，在空間有交叉，危險性增加；倒裝法施工減少了大量的高空作業具有好的安全性。
4、工期
水浮法施工的施工順序是罐底板、浮頂、罐壁板，施工順序交叉少，施工工期長，外腳手架法和倒裝法的罐底板焊接、浮頂和罐壁板施工都可以同步進行，工期短。由于倒裝法施工的工效較高，工期相對短一些。
5、成本
水浮法施工的工裝用量相對小，但是由于供水情況對工程影響很大，工期周期長，施工成本較高。外腳手架法由于需要大量的架桿、扣件、三角支撐、竹夾板等材料及相應的人工費用，工程成本會有所增加，就整個工程成本相比而言，外腳手架法的施工成本較高；“倒裝法”的施工，液壓頂升設備投入較大，但由于施工周期短，工效高，作業安全，成本反而是較低的。與正裝法施工相比較，倒裝法有著不可替代的優勢：作業面低，安全性好，人員操作方便，工裝機具用量少，施工質量好，速度快，工效高。采用倒裝法是安裝大型浮頂儲罐的必然趨勢。
通過對大型儲罐倒裝法施工的安全性和施工工效、質量、工期、成本等方面的可行性分析，大型儲罐倒裝法施工工藝在施工工效、安全性、施工質量等方面均占有優勢，開發大型儲罐倒裝法施工技術能夠加快我國的大型儲罐施工建設，降低成本。
