DSJ-200-2700液壓頂升裝置采用遠距離液控操縱方式。司機通過操作液壓式比例先導伐給主油泵的比例油缸輸入由低到高的壓力油，使主油泵的行程調節器動作，改變主油泵擺動的缸體的傾角來改變主油泵的流量，以改變液壓馬達的轉速，使提升機起動，加速運轉。
液壓頂升儲罐倒裝結構及對儲罐安裝液壓頂升提出的要求[一]、儲罐倒裝結構

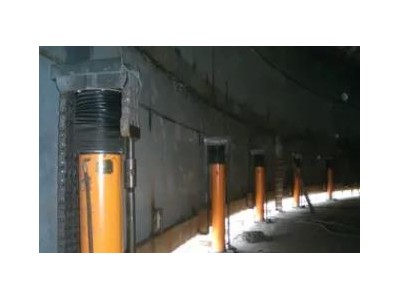

液壓提升倒裝法是采用以液壓千斤頂為主體，配以不同型號的液壓泵站和液壓管路系統配件等組成的大型儲罐液壓提升成套設備進行儲罐施工的方法。例如，新疆石油工程建設公司的10萬m³大型浮頂儲油罐的倒裝法施工采用了60個液壓裝置均布于儲罐內壁圓周方向。施工時，先安裝頂層壁板，用液壓提升設備提升后，從上至下逐層安裝下層壁板，然后安裝底層壁板。提升過程中，提升裝置將承受罐壁的所有重力作用。施工中遇大風時，巨大的風壓也將作用在罐壁上進而將力傳遞到提升裝置上，從而由于罐壁重力和風壓的雙重作用而造成結構的失穩、變形、失效甚至破壞，對施工安全和工程進度造成影響，甚至可能導致重大的安全事故。目前防范的措施主要是加抗風圈等設施和避開大風天氣進行施工。
[二]、對儲罐安裝設備提出的要求
儲罐安裝設備直徑3.5米，寬度1.7米，較大裝機功率800kW，較大深度1074米，較大提升速度3.3米/秒。該儲罐安裝設備設計拉力120千牛頓，較大提升速度每秒5.5米，提升高度為1028米。儲罐安裝設備采用雙筒設計，可通過離合器實現自由調繩，并大大節約電能消耗量，起動扭矩大，提升、下放和制動過程較平穩，具有操作簡便、可靠性高等特點。
礦用儲罐安裝設備由機械、液壓傳動、電氣部分等組成。采用鼠籠型防爆主電機驅動雙向變量主油泵；主油泵和二臺內曲線低速大扭矩液壓馬達組成閉合回路、衡扭矩液壓調速系統；二臺液壓馬達分別布置在主組裝置兩側與主組聯接拖動液壓提升設備運轉。
液壓提升設備有兩臺輔助油泵，一臺工作、一臺備用。輔助油泵中，其大泵作補油泵用，給主液壓傳動補油；小泵作控制用，給制動系統、操作系統、調繩系統供油。
儲罐安裝設備采用遠距離液控操縱方式。司機通過操作液壓式比例先導伐給主油泵的比例油缸輸入由低到高的壓力油，使主油泵的行程調節器動作，改變主油泵擺動的缸體的傾角來改變主油泵的流量，以改變液壓馬達的轉速，使提升設備起動，加速運轉。
通過操作液壓式比例先導伐的手柄扳到不同角度，就可使主油泵輸出不同的流量，使儲罐安裝設備得到不同的提升速度。當液壓式比例先導伐的手柄扳到較大位置時，提升速度較大。當液壓式比例先導伐的手柄扳到中立位置時，儲罐安裝設備停車。當手柄反方向扳動時，液壓提升設備反方向運行。
