DSJ-200-2700液壓頂升裝置采用遠距離液控操縱方式。司機通過操作液壓式比例先導伐給主油泵的比例油缸輸入由低到高的壓力油，使主油泵的行程調節器動作，改變主油泵擺動的缸體的傾角來改變主油泵的流量，以改變液壓馬達的轉速，使提升機起動，加速運轉。
液壓倒裝系統構成與大型儲罐液壓頂升倒裝流程其一、液壓倒裝系統構成
1、基本原理
液壓提升的基本原理是利用內置脹圈作為傳力機構，液壓提升柱作為提升點，在壁板組對、焊接完成后，利用液壓提升柱將焊接在罐內壁的脹圈提升至下一圈壁板的安裝高度，依次交替完成組裝、焊接、提升等一系列程序。脹圈按罐內圓周長分為若干段，每兩段間用千斤頂脹緊在罐壁上，用焊接筋板保證脹圈向罐體的傳力。
2、系統構成
液壓提升系統主要由電源分配箱(控制柜)、集控操作箱(中心控制臺)、泵站及其控制箱、高壓膠管總成和液壓缸系統構成，液壓缸系統由單作用液壓缸(液壓千斤頂)和吊具組件組成。
吊具組件包括吊索、脹圈、擋板及吊耳等。
其二、大型儲罐倒裝流程
1、液壓提升特點
采用倒裝法液壓提升施工大型儲罐(儲油罐或槽罐、吸收塔、鋼桅桿、通訊塔、鋼結構鋼架等)具有以下特點：(1)液壓提升平穩、安全、可靠。由于采用液壓統一控制，并且可以進行單個或局部(幾個)的調整，因而整個提升過程平穩。松卡式千斤頂具有自鎖步進的結構特點，決定了其自鎖性良好，不會因停電或特殊原因暫停而造成罐體或重物下滑或下墜，液壓提升過程安全可靠。
(2)施工質量有保證。因松卡式千斤頂具有可調節(微降)功能(升降頂可連續上升與下降)，提升高度或平移位置可以較準的控制，因而罐體的焊接質量有保證。
(3)液壓提升設備便于操作，施工現場文明，且符合環保要求，工效高。
(4)設備的適應性強。該成套設備只要增減液壓提升機和液壓管路系統(即松卡式千斤頂、提升架、提升桿和液壓管路系統等)的數量就可適用于幾千立方米到幾萬立方米的不同容積的大型儲罐(或槽罐、鋼桅桿、通訊塔和鋼尖塔等)的液壓提升施工。對于橫跨雙樓通訊塔(或鋼結構)，可以在兩樓上各設一臺泵站，然后進行統一控制或分別控制，完成橫跨雙樓通訊塔的液壓整體提升。液壓泵站可根據實際工況，設置在合理位置。對于大型儲罐而言，液壓泵站一般可置于罐體內，也可置于兩個罐體中間(當兩臺罐體安裝由一臺泵站控制時)進行控制，還可實現遙控操作，加方便、快捷。液壓泵站分手動、自控或多臺泵站連動控制，其具有施工適應性強、技術性能價格比優良的特點。
(5)工期短、成本低、經濟效益好。由于成套設備的現代化程度高，提升速度快，因而施工成本低，經濟效益好。
總之，該項技術確實具有集中控制、操作簡便、安全可靠(不下墜)、準控制焊縫間隙和重物提升高度等優點，可確保工程安裝質量，同時可以節省勞動力、降低成本，經濟效益顯著。
2、工藝原理

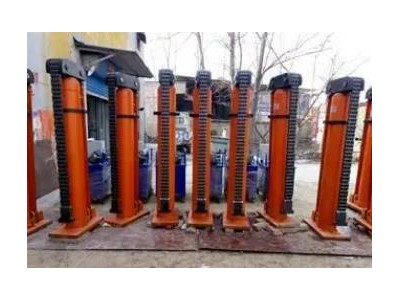

液壓頂升系統設備主要由液壓缸、頂升臂、液壓泵站、控制臺及脹圈等組成。
利用均勻分布在儲罐內側帶有頂升臂的液壓缸，頂升與臂板下部臨時脹緊固定的脹圈，使安裝完的罐頂和一圈壁板隨脹圈一起上升到預定高度，組焊二圈壁板，然后將脹圈松開，降至二圈壁板下部并脹緊、固定、頂升到預定位置，如此反復至然后一圈壁板組焊完。
