YB-40型液壓泵站的執行元件
液壓缸：車輛用油缸、單作用油缸、液壓機油缸、擺動油缸、單作用多級油缸（套筒油缸）還有雙作用多級油缸以及彈簧復位油缸等多種。
液壓馬達：有齒輪馬達、葉片馬達、柱塞馬達等，就是說幾乎定量油泵在理論上均可作為馬達作用。
液壓頂升裝置倒裝法跟儲罐液壓提升系統原理(一)、液壓頂升裝置倒裝法
現場實際施工情況：利用吊車、叉車、壁板組裝卡具及人工配合組裝壁板，在頂圈壁板組焊完成后，沿壁板內部組裝漲圈，此漲圈有兩項功能：
(1)提升罐壁板的支撐平臺。
(2)通過漲圈之間附加千斤頂的伸縮及罐壁板上打斜支撐來控制儲罐的直徑及橢圓度。

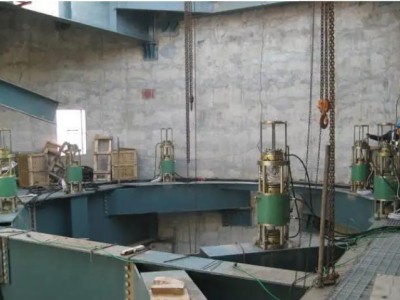

液壓升降總成器沿圓周均勻布置，現場采用28根液壓頂升柱。連接液壓管線及液壓站卞油路，系統液壓管線分為輸油管線和回油管線。利用液壓升降總成器將油輸入系統輸油管線進行打壓提升，每次提升高度為100mm，然后采用人工鎖住液壓頂升柱，而后將油退入系統回油管線，重復以上操作直至將罐壁提升到需要高度，然后關閉各控制閥門。所有控制程序采用人工半自動化操作，罐壁焊接采用手工電弧焊。此后進行下一圈壁板組焊，重復上述操作，逐次完成各圈壁板的組裝及焊接。所有附件安裝均跟隨罐壁提升，整個罐卞體施工采用地而施工，無需高空作業，安全性高。
(二)、儲罐液壓提升系統的工作原理
我國石油化工行業的儲運設備多為立式圓筒形鋼制石油儲罐，一萬立方米以下圓筒形鋼制儲罐提升作業多采用手拉葫蘆或電動葫蘆提升。隨著科技的不斷進步，液壓提升系統已經逐漸應用到倒裝罐的安裝過程中，并呈現出良好的使用性能和經濟效益。
1、液壓提升系統的結構及其特點
液壓提升系統由液壓站、油路管線、提升系統三部分組成。
(1)液壓站
液壓站主要有電動機、液壓泵、油槽、電磁控制閥等組成。液壓站通過液壓泵提供動力液壓油，通過電磁控制閥的調控來實現提升系統的升降。液壓站體積小，結構簡單，易于操作，并且可靠性強，維護、維修方便。
(2)油路管線
油路管線采用的是多段高壓軟管，在使用時根據提升系統的多少增減、組合，管線連接簡單、靈活，使用維護方便。
(3)提升系統
液壓提升設備由提升架、液壓千斤頂、上下卡頭三部分組成，系統總高為2800mm。
提升架主體由兩根槽鋼構成；千斤頂為穿心式雙作用液壓千斤頂，單臺千斤頂額定載荷160kN，步進行程為100mm；上下卡頭為穿心自鎖式卡頭。系統整體結構簡單，幾何尺寸小，重量輕，安全可靠。
2、工作原理
(1)液壓站由液壓泵提供動力液壓油，經油路管線進入液壓千斤頂下油嘴，液壓千斤頂頂升帶動提升桿、滑動托架頂升背杠，罐體提升；
(2)液壓千斤頂完成一個步進行程（100mm）后，電磁閥換向，液壓油經管路系統進入液壓千斤頂上油嘴，液壓千斤頂反向動作；
(3)液壓千斤頂復位后，電磁換向閥換向，重復以上過程，如此反復循環直至完成整個提升過程。
