目前，我國LNG行業正處于蓬勃發展階段，并逐步形成了有利于LNG產業發展的條件。由于國內經濟發展不平衡，各地對LNG的需求也不盡相同，LNG儲存設備的結構也呈現多樣化。真空儲罐、子母罐、雙層球罐及低壓儲罐為目前LNG市場上 常用的幾種儲存設備。下面從結構特點、適用性等方面對上述4種LNG儲罐的特點進行分析。

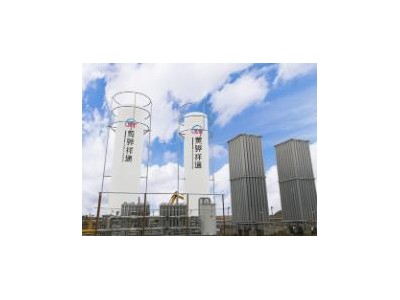

真空儲罐為雙層金屬罐，分為立式和臥式兩種類型。內罐采用耐低溫的不銹鋼制作，外罐采用碳鋼材料制作，內、外罐之間采用拉桿或者支撐連接。夾層填充絕熱材料，并抽真空。目前國內使用的真空儲罐單罐容積 大為350m3，公司已經成功研制出了單臺容積為1000m3的真空儲罐。真空儲罐在工廠制造、試壓完畢后整體運輸到現場安裝。但是，受制于長距離的公路運輸條件，大容積真空儲罐的使用于水路運輸較方便的地方。
當LNG汽化站總儲存量在1000m3以下時，一般采用多臺真空儲罐集中儲存。真空儲罐工藝流程比較簡單，一般采用自增壓器增壓，低溫介質依靠罐內壓力自流進入汽化器，不使用動力設備，能耗低。因此，的小型LNG汽化站基本上都采用真空儲罐來儲存LNG。
優點
(1)可利用儲罐自身壓力排液進入汽化器。
(2)由于是帶壓儲罐，儲罐BOG回收量相對空間較大，并可利用壓力直接經減壓輸送到中壓管網。
(3)LNG來源主要為槽車和集裝箱，均帶壓，卸車過程相對BOG量較小。
(4)適宜分期建設。
金屬LNG儲罐磁記憶檢測同工藝設計<一>、LNG儲罐金屬磁記憶檢測
金屬磁記憶檢測技術是于20世紀90年代初提出，并于90年代后期發展起來的一種檢測材料應力集中和疲勞損傷的新的無損檢測與診斷方法，是一種非破壞檢測方法，其基本原理是記錄和分析產生在制件和設備應力集中區中的自有漏磁場的分布情沉。
金屬磁記憶檢測不需要對被檢測對象專門磁化和退磁而是利用構件在地磁場中的自磁化，不需要對構件表面進行專門清理，探頭的提離效應影響不大，不需要耦合，特別適合現場使用，快速、可靠而且檢測靈敏度高。這種技術不僅可以快速檢測出LNG儲罐的應力集中的部位從而查出缺陷，還可以根據實際應力變形狀況的信息來判斷損傷發展的原因，是對LNG儲罐缺陷進行早期檢測并診斷的行之的無損檢測方法。但是由于金屬磁記憶檢測技術是一門新型的檢測技術，因此在儀器使用和實際應用方面還需要解決許多問題。
<二>、LNG氣化站的工藝設計
在進行液化天然氣儲罐設計時，就結合某些對應的設備進行操作，來維持整體結構的運行穩定。以下主要結合實際情況進行分析。
1、LNG儲罐的設計
(1)LNG儲罐形式的確定
就目前來講，LNG儲罐的形式與其儲量息息相關，同時也和儲存的空間脫不了聯系。在進行低溫儲罐的選取時，我國大部分的液化天然氣低溫儲罐不具備太大的優點，在進行儲罐排液的選取時盡量采用低溫設備，此外還應該綜合儲存溫度和運行效率進行綜合考慮。
(2)設計壓力與計算壓力的確定
從儲罐承受壓力的大小進行分析，儲罐的壓力較高不能超過0.8MPa，否則就會很容易產生溫度的變化。同時儲罐的結構與承受壓力的大小有一定的關系，需要在隔絕氣壓的基礎上進行分析，儲罐的應用要隔絕周圍的熱源以及壓力。
2、增壓器的設計
在進行增壓器的設計時，應該能夠考慮到儲罐受到壓力的大小，在進行低溫處理時，要結合低溫容器的增壓系統，保證在溫度恒定的條件下，采用恒定的溫度氣化器，采用加壓式的設計，進行對應的處理工作。如果在自然環境條件下，氣化器的設計需要結合氣候環境的變化，結合天然氣溫度的運行處理，進行加壓式的設計。如果汽化器的溫度保持在恒定的狀態，那么就應該結合高壓溫度設計進行控制，減少氣候條件對其產生的影響，給水浴式的增壓器工作提供重要的保證。
3、調壓計量與加臭裝置設計
結合LNG供氣站進行分析，合理采取調節壓力變化的設備，進行指揮壓力的控制，在進行自動化調節的基礎上，通過計量操作，結合加臭劑的使用，給其對應的施工操作提供一些簡單的氣壓，方便臭氣排人天然氣管道中。
