絕熱低溫儲罐分為真空粉末絕熱型和常壓粉末絕熱型。所謂粉末絕熱，就是利用低熱導率的粉末、纖維或泡沫材料來減少熱量傳入，分兩種形式：一種是在大氣壓下應用普通粉末絕熱(堆積絕熱)，絕熱層較厚，并充入干燥氮氣維持正壓，以防止水分進入和冷凝， 低可時適用于液氮溫度以上；另一種真空粉末絕熱，即對填裝粉末的空間抽真空，減少了氣體傳熱，同時粉末顆粒也削弱輻射傳熱，使絕熱效果 好。

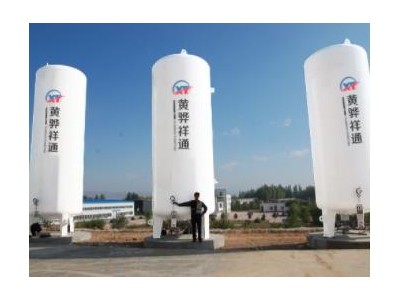

真空粉末貯槽為雙層圓筒結構、內筒及其配管均用奧氏體不銹鋼制造，外殼用碳鋼制造，夾層充滿膨脹珍珠巖(又稱珠光砂)同時設置了經過特殊處理的吸附劑，并抽成高真空度(0.5～6Pa)，容量為200m3以下。工作壓力較高，槽外有氣化器，既可使槽內升壓便于充車，又可直接送出壓力氣。按用途可分為固定式和運輸式兩種，固定式主要用于低溫液體的貯存，它安裝在低溫液體的生產地、使用點或供應站；運輸式將低溫液體從生產地或供應站運往使用點，常有陸運、水運等形式，他們分別稱為槽車、拖車及槽船。
常壓粉末貯槽為平底雙層結構，內膽由不銹鋼制造，外殼由碳鋼制造，內膽裝介質，內膽與外殼間的夾層形成一個保冷空間，內膽外殼均為平底結構，罐頂為球缺形。內膽與外殼底部間用泡沫玻璃磚絕熱，夾層用珠光砂絕熱，外殼設有旋轉盤梯，槽頂有操作平臺和 護欄。容量為200m3以上，國內 大做到2000m3，與相比差距甚遠。工作壓力較低，34KPa∽40Kpa左右，充裝靠液體泵或液位差，也可作為氧氣調峰供氣用，當制氧機短暫停車或氧壓低時投用，經泵加壓后通過汽化器汽化送入管網供客戶使用。
低溫儲罐的安檢原則以及保障【一】、天然氣儲罐的安檢原則
LNG儲罐盛裝的是易燃易爆物品，通過屏蔽泵進行輸送，容易發生超壓超載運行，造成容器破裂著火、爆炸等嚴重事故。因此低溫天然氣儲罐檢驗周期、檢驗方法和檢驗項目的合理制造與執行是確保低溫天然氣儲罐長期生產的關鍵，并且做為低溫天然氣儲罐運行的必要保證，閥的選擇原則是否正確，計算是否合理，同樣應該引起高度重視。
LNG儲罐是橢圓形封頭臥式容器，屬于三類壓力容器，屬于廠管設備。根據其運行特點并結合多年積累的工作經驗，在實際生產當中采用以下檢驗方法，根據以年為一檢驗周期，將檢驗分為1年外部檢驗，3年內、外檢驗，6年檢驗：
(1)1年外部檢驗
每年進行1次外部檢驗(在正常工作情況下檢查)，檢驗方法采取目測，檢驗項目包括低溫天然氣儲罐外部有無明顯變形，外殼是否有銹蝕，焊縫有無滲漏，壓力表是否檢驗合格，閥是否檢驗合格等項內容。
(2)3年內、外部檢驗
在一年外部檢驗的基礎上，每3年1次，定期將LNG天然氣儲罐介質全部泄掉，當低溫天然氣儲罐經空氣置換合格后，由檢查人員進入容器內部檢查儲罐內部腐蝕情況，并對焊縫的20%進行無損探傷檢查和超聲波檢查。
(3)6年檢驗
在3年內、外部檢驗的基礎上，每隔6年對焊縫進行1次無損探傷檢查和超聲波檢查。同時檢查設備的運行記錄和維護記錄，檢查低溫天然氣儲罐是否有過超壓運行的情況、以及超壓的次數和超壓的幅度等，并且應具體分析超壓運行對低溫天然氣儲罐的實際危害程度。
(4)壓力試驗
在檢驗合格的基礎上，向低溫天然氣儲罐內充滿潔凈的水，將滯留在低溫天然氣儲罐內的氣體全部排凈，同時低溫天然氣儲罐外表應保持干燥；4~6h后，當儲罐壁溫與水的溫度接近時，緩慢升壓至設計壓力，經確認無泄漏后繼續升壓到規定的試驗壓力。在此壓力下保壓10min，然后降到設計壓力；在保壓情況下，對所有的焊縫和連接部件進行滲漏檢查，保壓時間不少于30min，檢查期間壓力應保持不變。在進行壓力試驗時，低溫天然氣儲罐上的壓力表不應少于2塊，并且是經檢驗合格、量程在試驗壓力范圍以內，試驗時兩塊壓力表的讀數差不應大于0.5%。
【二】、LNG的保障
1、選擇可能的儲運材料
液化天然氣因其低的沸點和易變的相態性質，對溫度有著的要求。只有在沸點一下的溫度才能滿足LNG儲運工作的順利進行。所以對于儲運中所使用到的設備的材料具有抗超低溫的性能，要確保在極低溫度的環境下性能不會發生任何改變威脅到儲運天然氣的。
2、LNG儲運設備的設計
先，對儲運設備一定要進行隔熱處理。隔熱處理。天然氣具有非常易燃的特點，在儲運過程中如果做不好隔熱措施，那么很有可能為儲運工作帶來極大的隱患，做好隔熱處理，保證天然氣儲運的性。隔熱處理技術中經常采用的方式有真空隔熱、真空多空隔熱等方式。而在低溫存儲槽中則可以采取真空粉末隔熱的方式。
二是設計足夠的控制設施。雖然對于儲運的材料和隔熱都做了一定的要求，天然氣的儲運工作也得到了一定的保障，但是天然氣蒸發過后儲存槽內的壓力升高，天然氣儲運的又受到了威脅。故而，對天然氣的控制措施的設計是不可或缺的一部分。
3、完善LNG行業管理規范
液化天然氣的儲運具有許多的特點，針對這些特點制定一定的行業管理規范，讓LNG儲運工作有規章可以遵循，操作也，從根本上解決LNG儲運市場混亂的現象。比如對于天然氣儲罐的運輸設備型號、材質做出具體相關規定，對運輸設備的措施提出具體的要求，還有溫度的控制的解決辦法等。行業管理規范是一個行業能夠保持發展的根本原則，也是讓LNG儲運行業規范化的一個重要措施，做好行業規范，保證LNG儲運工作的性。
