該液壓頂升設備為單作用雙級液壓缸，用于垂直起降工作,回程需外力或自重回位。設備結構嚴謹緊湊、平穩、操作簡便、載荷可調、安裝快捷、同步精度高。
液壓頂升設備優點：
1、操作簡便、載荷可調、設備提升時平穩、同步效果好。
2、可與內圈自動焊機交叉作業。
3、兼容性好，節省客戶的工裝成本。

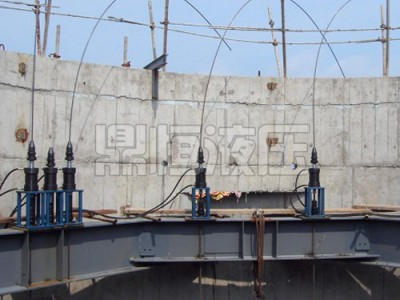

液壓頂升設備支架總成施工方法有以下六種：液壓提升倒裝、中心柱倒裝，充氣頂升倒裝、水浮倒裝、正裝法、機械頂升倒裝。在先期施工的罐底板上安裝數個固定墊墩 (400mm 高 , 間距 3-4 米 ), 然后組裝層壁板和頂蓋板 , 沿罐內壁 400mm 處均布數臺（根據計算確定）液壓提升機，以提升機的滑動托架托住固定在罐內壁的脹圈下部 , 操縱液壓提升機的控制柜，集中控制各液壓機的動作.
套液壓提升設備即儲罐安裝設備。主要用于各種大型儲罐、氣柜、電廠脫硫塔等鋼結構的倒裝提升安裝。大型重物的平移也普遍采用此項技術。
液壓頂升設備安裝：
(1)液壓頂升設備安放在平整牢固地面上，且應干燥通風、防潮、防雨以及避免太陽直曬，應安裝防雨泵棚。
(2)液壓頂升設備供壓系統，應按泵站系統圖將各高壓管、閥門、接頭連接好，并與頂升立柱上的液壓千斤頂相連，注意所有千斤頂進出口一致，上油嘴為回程油壓管，下油嘴為上升油壓管，檢驗連接是否牢靠。供壓部件不應與底板直接接觸，且應有防燙、防扎等遮擋措施。在連接液壓膠管時，嚴禁帶入泥砂，以免損壞千斤頂。
(3)液壓頂升設備供電部分安裝。按電氣技術要求安裝。
液壓提升器工作原理以及選擇時要對油缸應用一、液壓提升器工作原理
“液壓同步提升技術”采用液壓提升器作為提升機具，柔性鋼絞線作為承重索具。液壓提升設備為穿芯式結構，以鋼絞線作為提升索具，有、可靠、承重件自身重量輕、運輸安裝方便、中間不必鑲接等一系列優點。
液壓提升器兩端的楔型錨具具有單向自鎖作用。當錨具工作時，會自動鎖緊鋼絞線；錨具不工作時，即可放開鋼絞線，鋼絞線可上下活動。
穿芯式提升器是液壓提升系統的執行機構，提升主油缸兩端裝有可控的上下錨具油缸，以配合主油缸對提升過程進行控制。構件上升時，上錨利用錨片的機械自鎖緊緊夾住鋼絞線，主油缸伸缸，張拉鋼絞線一次，使被提升構件提升一個行程；主油缸滿行程后縮缸，使載荷轉換到下錨上，而上錨松開。如此反復，可使被提升構件提升至預定位置。構件下降時，將有一個上錨或下錨的自鎖解脫過程。主油缸、上下錨具缸的動作協調控制均由計算機通過液壓系統來實現。
液壓泵源系統為液壓提升器提供液壓動力，在各種液壓閥的控制下完成相應動作。在不同的工程使用中，由于吊點的布置和液壓提升器的配置都不盡相同，為了提高液壓提升設備的通用性和可靠性，泵源液壓系統的設計采用了模塊化結構。根據提升重物吊點的布置以及液壓提升器數量和液壓泵源流量，可進行多個模塊的組合，每一套模塊以一套液壓泵源系統為核心，可控制一組液壓提升器，同時可用比例閥塊箱進行多吊點擴展，以滿足各種類型提升工程的實際需要。
液壓泵源系統為液壓提升器提供動力，并通過就地控制器對多臺或單臺液壓提升器進行控制和調整，執行液壓同步提升計算機控制系統的指令并反饋數據。本工程中液壓提升承重設備主要采用穿芯式液壓提升器，依據提升吊點及液壓提升器設置的數量，共配置4臺TL-HPS-60型液壓泵源系統。
二、選擇液壓提升裝置時要對油缸的應用
液壓提升系統頂升設備普遍應用于汽車、散裝箱、模具制作，木材減工，化工灌卸等各種產業企業及熟產淌火線，謙腳不共作業高度的升降需要，異時可配裝各種臺面情勢，配分各種把持方法，存在升降穩當正確、頻繁承動、載分量大等特色，無效結決產業企業外各種升降作業易點，使生產作業輕緊自若。
液壓頂升在同等輸出功率下，液壓提升系統頂升傳動裝置的體積小、重量輕、運動慣量小、動態性能不錯。正確選擇液壓提升系統頂升設備，調整壓力閥的壓力也是降低功率損失的一個重要方面。流量閥按系統中流量調節范圍選取并確定其小穩定流量能達到使用要求，壓力閥的壓力在達到液壓提升系統設備正常工作的情況下，盡量取較低的壓力。
從動力源——泵的方面來考慮，考慮到執行器工作狀況的多樣化，有時系統需要大流量，低壓力；有時又需要小流量，高壓力。所以選擇限壓式變量泵為宜，因為這種類型的泵的流量隨系統壓力的變化而變化。當系統壓力降低時，流量比大，能達到執行器的快行程。當系統壓力提升時流量又相應減小，能達到執行器的工作行程。這樣既能達到執行器的工作要求，又能使功率的消耗比較正確。
