1、操作簡便、載荷可調、設備提升時平穩、同步效果好。
2、可與內圈自動焊機交叉作業。
3、兼容性好，節省客戶的工裝成本。
液壓頂升設備支架總成施工方法有以下六種：液壓提升倒裝、中心柱倒裝，充氣頂升倒裝、水浮倒裝、正裝法、機械頂升倒裝。在先期施工的罐底板上安裝數個固定墊墩 (400mm 高 , 間距 3-4 米 ), 然后組裝層壁板和頂蓋板 , 沿罐內壁 400mm 處均布數臺（根據計算確定）液壓提升機，以提升機的滑動托架托住固定在罐內壁的脹圈下部 , 操縱液壓提升機的控制柜，集中控制各液壓機的動作.
套液壓提升設備即儲罐安裝設備。主要用于各種大型儲罐、氣柜、電廠脫硫塔等鋼結構的倒裝提升安裝。大型重物的平移也普遍采用此項技術。

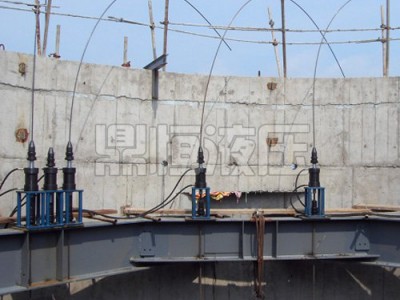

液壓頂升設備安裝：
(1)液壓頂升設備安放在平整牢固地面上，且應干燥通風、防潮、防雨以及避免太陽直曬，應安裝防雨泵棚。
(2)液壓頂升設備供壓系統，應按泵站系統圖將各高壓管、閥門、接頭連接好，并與頂升立柱上的液壓千斤頂相連，注意所有千斤頂進出口一致，上油嘴為回程油壓管，下油嘴為上升油壓管，檢驗連接是否牢靠。供壓部件不應與底板直接接觸，且應有防燙、防扎等遮擋措施。在連接液壓膠管時，嚴禁帶入泥砂，以免損壞千斤頂。
(3)液壓頂升設備供電部分安裝。按電氣技術要求安裝。
液壓提升設備的組合安裝方法以及基本原則[一]、液壓提升設備的組合安裝方法
液壓提升倒裝法是一種利用液壓提升設備實現鋼內筒逐節組合安裝的方法。將提升設備安裝在煙囪外筒頂部承載鋼梁上，鋼絞線上端頭穿入提升千斤頂，下端頭通過地錨與鋼內筒上的吊耳環梁相連，從而將上部提升千斤頂與被吊物體之間通過鋼絞線相連構成一個完整的提升體系。
在制作場把鋼內筒預制成若干個標準段，從煙囪外筒預留門洞處用軌道平板拖車逐節運進混凝土煙囪內部；以外筒頂部鋼平臺為支撐，以鋼絞線為紐帶，以液壓油為動力，當液壓系統在電氣控制系統的作用下，由液壓泵站提供液壓油驅動液壓千斤頂活塞作往復運動時，液壓千斤頂?shù)纳舷驴ňo機構交替卡緊并提升鋼絞線，從而實現被吊件的垂直上升。
按從上到下的順序，提升一段高度，續接一段筒體，組對焊接完畢，再提升、再續接一段筒體，循環往復累積提升，實現鋼內筒的逐節倒裝組合安裝。液壓提升設備安裝施工中途換一次吊點后，繼續提升直到將整個煙囪鋼內筒筒體提升安裝到頂。
液壓提升設備是一種新穎的起重設備，是集機械、液壓、電氣自動控制一體化的設備。主要由提供液壓油的液壓泵站和執行提升的液壓千斤頂、提升支承體系、鋼內筒吊裝吊點、承載預應力鋼絞線及卡緊機構、上下錨頭等組成。
泵站與液壓千斤頂之間通過高壓橡膠油管相連構成液壓系統；電源、泵站電機、油泵構成電氣系統；工業控制計算機主控柜與泵站、千斤頂之間通過數據線、通信線、控制線連接構成遠程自動控制系統。
[二]、液壓提升設備的基本原則
液壓頂升合理確定提升點的位置和數量，是大型鋼析架整體液壓頂升裝置施工中一項非常重要的工作，它直接關系到鋼析架在提升過程中的穩定性、可靠性和施工經濟性。因此，應經過慎重考慮和計算來確定提升點的位置和數量。在確定提升點的位置和數量之前，應先計算出較大提升荷載，然后根據較大提升荷載來確定液壓千斤頂(液壓提升器)的數量。
合理確定提升點的位置與數量的基本原則是:
(l)提升點選取的原則是保證鋼析架整體結構受力合理，并切實保證鋼析架在提升過程中的穩定性。
(2)在保證和質量的前提下，盡量減少提升點數量。
(3)單體設備承載能力符合設計要求，并且每個提升設備所承受的荷載盡可能接近。為了使用設備，應將設備的額定起重能力乘以折減系數，如液壓千斤頂可取0.5~0.6。
(4)為確保構件本身整體提升中的穩定性和就位性，提升點宜選在精架的下弦節點處。
(5)每一個提升點的選擇做到既要節省液壓頂升裝置又要保證析架桿件的受力不超過設計荷載要求，尤其是拉桿變壓桿時，能保證桿件不因失穩而破壞。
(6)提升點的位置應盡量選在結構內力較有利處，如支座處或與支座較接近處，以便析架提升時的受力情況盡量與設計的受力情況類似。
(7)各提升點的選擇應盡量以析架中心為對稱中心，以析架主軸線為對稱軸，以保證整個提升過程平穩。
(8)凡是提升點與設計支座位置、數量不同、或有可能產生內力不利的變化時，均應通過驗算，以確定提升時析架桿件的內力，并作相應處理。如:若接近設計應力，可不作處理；若比設計應力大，作加固或其它處理。
