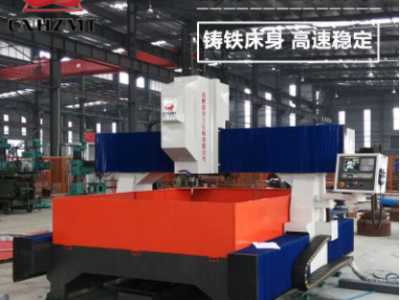

PD2016型數控鉆床技術配置 |
| 項目 | 單位 | 參數 | |
| 工作范圍 | X向行程 | mm | 2000 |
| Y向行程 | mm | 1600 | |
| Z向行程 | mm | 500 | |
| 主軸端面至工作臺距離 | mm | 150-650 | |
| 工作臺 | 工作臺面積 | mm | 2500*1800 |
| T型槽尺寸 | mm | 8-22-200 | |
| 工作臺最大承重 | T | 3 | |
| 主軸 | 主軸轉速 | r/min | 3000 |
| 主軸錐度 | BT40 | ||
| 主軸電機功率 | KW | 7.5/11 | |
| 主軸直徑 | mm | φ155 | |
| 進給 | X/Y軸快速移動 | m/min | 7-12 |
| Z軸快速移動 | m/min | 6 | |
| 切削進給 | mm/min | 10-5000 | |
| 導軌 | 型式 | 三軸線軌 | |
| X/Y/Z定位精度 | mm | 0.05/1000 | |
| X/Y/Z重復定位精度 | mm | 0.03/1000 | |
| 刀庫 | 刀庫容量 | 把 | 直排8把/斗笠16把 |
| 刀具最大直徑 | mm | φ80-φ125 | |
| 刀具最大長度 | mm | 350 | |
| 刀具最大重量 | KG | 7 | |
| 其他 | 液壓系統 | MPa | 4-10 |
| 排屑機電機功率 | W | 750 | |
| X/Y/Z/A軸 電機扭矩 | Nm | 15-32 | |
| 冷卻泵功率 | KW | 0.45-1.5 | |
| 總功率 | KW | 約35 | |
| 機床凈重 | T | 9 | |
| 外形尺寸 | mm | 3500*2500*2800 |
|
