00級大理石平臺加工工藝考慮跟使用操作注意事項[一]、大理石工作臺加工工藝考慮
在微細電火花加工中，離散電容是不容忽視而又不好解決的問題，要求安裝工件的工作臺的寄生電容小；
為了實現電解電火花復合加工，還要求具有耐腐蝕性。為了達到這一要求，采用介電性能好、耐腐蝕的天然花崗石。與其它形式的工作臺相比，00級大理石平臺具有熱變形小、磨損輕、平面精度高、介電性能好、耐腐蝕等優點，其缺點是剛度低和承載能力較小。但由于特種加工為非接觸加工，無切削力，又在微細加工中，一般被加工的工件大都體積小，重量輕。此缺點表現不突出，故應用花崗石作為多功能微細特種加工機床的工作臺是比較理想的。
根據功能要求，設計出了的工作臺。工作臺上需要開兩條約束螺栓頭的T型槽，為了提高強度，這里改用了燕尾槽。為了給運動部件留出足夠的空間，開了一個很大的矩形孔，如果僅從使用要求和提高彎曲剛度上考慮，應該開成盲孔，但是那將給該孔的加工帶來困難。采用圖示的通孔，使得工作臺面部分的彎曲剛度降低，在加工工作臺面時容易產生彎曲變形，影響平面精度。但是由于工作臺面的較后一道工序是手工研磨，切削力不大，再加上該結構近似于拱形，具有足夠的抗彎剛度。加工后，檢測結果表明達到了雙零級精度。從加工工藝性考慮，在方孔中采用了比較大的過渡圓角。按一般結構常識，工作臺的底面應設計成的非連續表面，以減少精加工面積。但是對于花崗石來說，較后的精加工工序往往是手工研磨，連續表面比非連續表面容易保證平面精度。本設計的構件的底面與另一花崗石平面接觸，為了提高接觸可靠性，要求在保證平面度的前提下，中心部位向內凹而不允許中心向外凸。在美觀性方面，作了如下考慮:所有可見表面都要求加工成光滑表面；
本構件從正向看并不對稱，設計中將燕尾槽臺階部分放在了正中位置，從而使整體比較均衡勻稱，收到了比較好的視覺效果。
[二]、大理石平板大理石平板使用操作注意事項

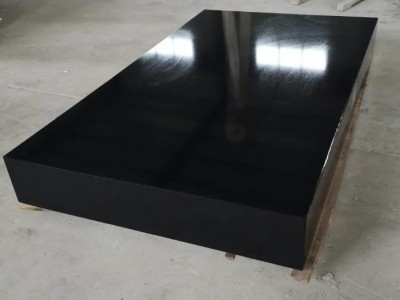

大理石平板是采用青石料經機械加工和手工精磨制成。黑色光澤、結構精密，質地均勻，穩定性好，強度大，硬度高，能在重負荷及一般溫底下保持高精度，并且具有不生銹，耐酸堿，耐磨性，不磁化、不變型等優點。
大理石平板大理石平板使用操作:
1、使用前需將大理石平板調試水平；
2、用粘酒精棉布將板面擦拭干凈；
3、將待測量工件和相關測量工具放置于大理石工量具上5~10分鐘待溫度適應后便可進行測量；
4、測量完成后，將板面擦拭干凈并蓋上防護罩。
大理石平板使用注意事項:
1、請勿敲擊、碰撞大理石平板；
2、請勿在大理石平板上放置其它物品；
3、挪動大理石平板位置時，需重新調試水平度；
4、安放大理石平板時要選擇噪音小、灰塵少、無振動、溫度穩定的環境。
