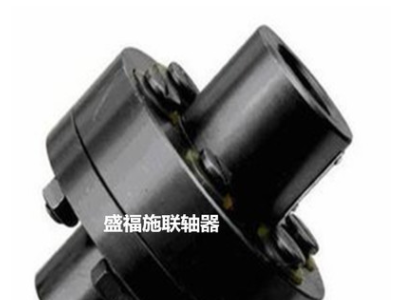

HL型彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。
HL型彈性柱銷聯軸器基本參數和主要尺寸：
|
型號 |
公稱扭矩 Tn(N.m) |
許用轉速 [n]r/min |
軸孔直徑 d 1 d 2 d z |
軸孔配合長度 |
D |
S |
轉動慣量 Kg.m 2 |
重量 Kg |
||||
|
Y型 |
Z、J 1 、 Z型 |
|||||||||||
|
L |
L 1 |
L |
||||||||||
|
鐵 |
鐵 |
鋼 |
鐵 |
|||||||||
|
HL1 |
160 |
7100 |
12 14 |
12 14 |
32 |
27 |
32 |
90 |
2.5 |
0.0064 |
2 |
|
|
16 18 |
16 18 |
42 |
30 |
42 |
||||||||
|
19 |
19 |
|||||||||||
|
20 22 |
20 22 |
52 |
38 |
52 |
||||||||
|
24 |
||||||||||||
|
HL2 |
315 |
5600 |
20 22 |
20 22 |
52 |
38 |
52 |
120 |
2.5 |
0.253 |
5 |
|
|
24 |
24 |
|||||||||||
|
25 28 |
25 28 |
62 |
44 |
62 |
||||||||
|
30 32 |
30 32 |
82 |
60 |
82 |
||||||||
|
35 |
||||||||||||
|
HL3 |
630 |
5000 |
30 32 |
30 32 |
82 |
60 |
82 |
160 |
2.5 |
0.6 |
8 |
|
|
35 38 |
35 38 |
|||||||||||
|
40 42 |
40 42 |
112 |
84 |
112 |
||||||||
|
45 48 |
||||||||||||
|
HL4 |
1250 |
4000 |
2800 |
40 42 |
40 42 |
112 |
84 |
112 |
195 |
3 |
3.4 |
22 |
|
45 48 |
45 48 |
|||||||||||
|
50 55 |
50 55 |
|||||||||||
|
56 |
56 |
|||||||||||
|
60 63 |
142 |
107 |
142 |
|||||||||
|
HL5 |
2000 |
3550 |
2500 |
50 55 |
50 55 |
112 |
84 |
112 |
220 |
3 |
5.4 |
30 |
|
56 |
56 |
|||||||||||
|
60 63 |
60 63 |
142 |
107 |
142 |
||||||||
|
65 67 |
65 67 |
|||||||||||
|
71 75 |
||||||||||||
|
HL6 |
3150 |
2800 |
2100 |
60 63 |
60 63 |
142 |
107 |
142 |
280 |
4 |
15.6 |
53 |
|
65 70 |
65 70 |
|||||||||||
|
71 75 |
71 75 |
|||||||||||
|
80 |
80 |
|||||||||||
|
85 |
172 |
132 |
172 |
|||||||||
|
HL7 |
6300 |
2240 |
1700 |
70 71 |
70 71 |
142 |
107 |
142 |
320 |
4 |
41.1 |
98 |
|
75 |
75 |
|||||||||||
|
80 85 |
80 85 |
172 |
132 |
172 |
||||||||
|
90 95 |
90 95 |
|||||||||||
|
100 110 |
100 |
212 |
167 |
212 |
||||||||
