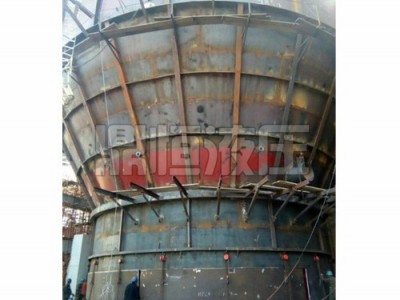

1)氣柜柜頂浮升前，將立柱及側板、活塞系統安裝完畢；
2)安裝并調整掛鉤裝置，將掛鉤裝置下部支撐部分的活塞連接角鋼與活塞桁架架頭連接固定，然后對掛鉤裝置進行徑向與切向垂直度的調整與固定；
3)安裝柜頂系統，將柜頂桁架下翼緣板與掛鉤裝置的柜頂連接板連接固定；
4)將掛鉤板安裝在立柱的指定位置上；
5)利用鼓風機向氣柜內充氣，使柜頂系統、掛鉤裝置及活塞系統成為一個整體向上浮升；
6)在指揮員統一口令下抬起掛鉤尾端；
7)隨著整個浮升體的上升，當掛鉤鉤嘴高度超過掛鉤板的上沿時，在指揮員統一口令下，將掛鉤尾端放下，掛鉤鉤嘴隨之抬起，此時停止充氣，浮升體回落，掛鉤掛在掛鉤板上，由此完成一次浮升過程的懸掛；
8)安裝下一節立柱及側板，重復4、5、6、7的步驟，可使柜頂系統隨著立柱的向上安裝，同時向上浮升；
9)當整個氣柜柜頂系統上升到指定的安裝位置時，可以進行柜頂?shù)陌惭b工作，柜頂安裝完畢可將掛鉤裝置與柜頂脫離，使掛鉤裝置隨同活塞系統整體回落。
液壓提升設備的可靠性能以及設計規定位置【一】、液壓提升設備的可靠性能
在液壓提升系統中，液壓提升設備為松卡式液壓千斤頂，承重系統提升力是通過提升器主油缸大腔進油產生的。液壓提升器的結構，它由提升主油缸和位于兩端的錨具構成。錨具因提升器直立放置，分別簡稱為上錨具和下錨具。錨具由楔形夾具和一個控制夾具動作的錨具油缸組成。它們通過楔形夾具的單向自鎖作用夾緊鋼鉸線，而松開錨具則要通過提升主油缸和錨具油缸的配合才能打開。
液壓提升裝置卡緊裝置設置在上下錨具內，為楔塊式結構，它由卡塊座、多片卡塊、卡塊彈簧等組成，俗稱夾片錨具。這種結構使該裝置有單向卡緊性能，即提升索具(或吊桿)存在下滑趨勢時被卡住，而提升索具(或吊桿)向上時則可自由上升。當選擇適當楔角時，卡緊裝置可產生大于軸向力數倍的夾緊力，而且夾緊力與軸向力成正比，因此卡緊裝置的性能十分可靠。卡緊機構能自動閉鎖，一旦出現故障或突然停電，卡爪能及時將承載鋼絞線卡緊，確保負荷懸停。由于這種特殊的卡緊裝置決定了液壓提升設備不僅滿足步進式的提升要求，而且在遇到特殊情況(例如停升修整，停電，油管爆裂等)時重物也不會突然下墜造成損失。
液壓泵源系統為液壓頂升裝置提供液壓動力，并通過就地控制器對多臺或單臺液壓提升器進行控制和調整，執行液壓同步提升計算機控制系統的指令并反饋數據。液壓泵站主要由油泵、電機、電磁換向閥、針形閥、液控單向閥、溢流油箱、壓力表、電氣控制柜等組成。各類液壓控制元器件的的主要功能是:閥調定系統壓力；單向閥、電磁換向閥決定油液的流向；截止閥控制油路的通斷；電磁比例閥調節流量來控制液壓千斤頂活塞桿伸縮速度等。
不同的工程使用中，由于吊點的布置和液壓提升器的配置都不盡相同，為了提高液壓提升設備的通用性和可靠性，泵源液壓系統的設計采用了模塊化結構。液壓泵站的布置遵循以下的原則
①泵站提供的動力應能保證足夠的提升速度；
②就近布置，縮短油管管路；
③提高泵站的利用效率。
高壓膠管是液壓提升成套設備中不可缺少的部分，選用與松卡式千斤頂、液壓泵站相匹配的高壓膠管，帶有連接的高壓膠管稱為高壓膠管總成。高壓膠管分為主油路膠管和分油路膠管及環路膠管三種，一般都為兩層鋼絲編織的高壓膠管，參數有內徑、工作壓力、長度、兩端接頭螺紋規格等。均采用快裝接頭，拆裝方便快捷，密封性好，在正常使用情況下不容易損壞。
壓整體提升技術與傳統的提升方法不同，它采用柔性鋼鉸線或剛性立柱承重、液壓提升器集群、計算機控制、液壓同步提升新原理。整體提升系統的核心是液壓提升設備。液壓整體提升設備由控制系統和液壓系統(包括承重機構、液壓千斤頂、液壓閥組、泵站、管路等)構成。控制系統負責控制作為執行系統的液壓系統進行提升作業，并保證提升質量。
【二】、液壓提升的設計規定位置
液壓提升的設計中重要的一個問題是錨具液壓缸活塞桿與主液壓缸活塞桿的連接定位問題。在間歇式液壓液壓提升裝置中，錨具缸活塞桿和主液壓缸活塞桿是螺紋連接，由緊定螺釘加護襯防松。
液壓頂升設備在安裝錨具機構時，錨具缸缸筒與活塞桿先裝好再連到主液壓缸活塞桿上，接著將錨環孔與多孔隔板的孔對齊后再分別用壓環固定，后把壓錨組件配上，還要錨具液壓缸缸筒的油口位置處于規定位置。
重物升降時，由于主液壓缸缸筒內表面在珩磨加工時不可避免地留下了螺旋形紋路，而緊定螺釘?shù)姆浪赡芰τ邢蓿瑢?dǎo)致活塞在往復運動過程中會沿著螺旋線軌跡運動，很容易使螺栓連接逐漸松動，結果錨具缸活塞桿與主液壓缸活塞桿由原先的面接觸變成了螺紋連接面接觸，受力狀況不利。如果不采取措施任其發展，會使螺紋連接遭到破壞，甚至?xí)瑰^具缸與主活塞桿分離而脫落。
液壓提升由行走機構，液壓機構，電動控制機構，支撐機構組成的一種升降機設備。液壓油由葉片泵形成的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。
