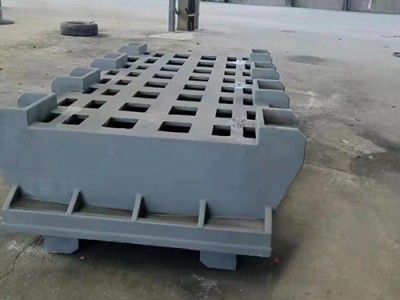

點擊圖片查看原圖
1、數控機床床身鑄件均采用樹脂砂、消失模實型鑄造，單件達到40噸以上，年生產量在8500噸。
2、材質均為優良細膩的灰口鑄鐵HT200-HT300，細致的配比，高的抗拉抗彎強度，使您購買無后顧之憂。
3、口碑流行的熱處理工藝，使鑄件的應力變形減少到小度。時間長使用趨于穩定。
床身鑄件幾何形狀大小如何確定同可塑性的辦法技術要求[一]、床身鑄件幾何形狀大小如何確定
工作條件和金屬材料性能來確定床身鑄件幾何形狀、尺寸大小外，還從鑄造合金和鑄造工藝特性的角度來考慮設計的合理性，即明顯的尺寸效應和凝固、收縮、應力等問題，以避免或減少鑄銅件的成分。偏析、變形、開裂等缺陷的產生。床身鑄件包括床身、工作臺、立柱、龍門頂、連接梁。材質均為細膩的灰口鑄鐵HT200-HT300，的配比，高的抗拉抗彎強度，國際流行的熱處理工藝，使鑄件應力變形減少到較小度。使用趨于穩定。影響床身鑄件質量的因素很多，一是機床鑄件的設計工藝性。進行設計時，除了要根據。
1.經過機械加工后的床身鑄件，涂漆前用金屬清洗劑或潔凈的工業汽油進行淋洗或刷洗，確保徹底清除表面的油污和其他污物。
2.底漆刷涂或噴、浸要均勻，底漆在使用前充分攪拌均勻，稀釋至適當的年度再進行涂抹。
3.床身鑄件涂裝前要對床身鑄件進行檢查，對表面凹凸不平處要使用工具進行修整，表面的污物要予以清除。
4.采用水磨技術進行打磨，為防止床身鑄件經過加工的表面生銹，需要采用防銹水進行打磨。
5.填充鑄件凹陷的原子灰要按照產品的使用說明加入適量的固化劑，使用前充分攪拌均勻。
6.在然后一到膩子打磨清理干凈后，需要噴涂過氯乙烯二道底漆，這樣可以提高漆膜的平整度，提高漆膜的光澤。
[二]、數控機床鑄件的可塑性的辦法和技術要求
數控機床鑄件為了所需的可塑性、韌性和濕態強度，黏土濕型砂含有適量水分。
生產現場判斷型砂濕度有以下幾種方法：有豐富經驗的混砂和造型工人常根據手捏型砂是否容易成團和是否粘手來判斷型砂的干濕程度；異型機床鑄件還可根據捏緊動作中型砂是否柔軟和變形情況來判斷型砂的可塑性；根據手指掐碎砂團時用力大小判斷型砂的濕強度是否合適。
如果用手捏砂時，只有潮的感覺，不覺得沾手，且手感柔和，印在砂團上的手指痕跡清晰，灰鐵鑄件那么這樣的型砂干濕度就比較合適。
數控機床鑄件為了提高機床的耐磨性和可靠性，其材質向、高剛度方向發展，國內近年來一些新型機床用鑄鐵材料。具體如下。
①在較高的碳當量，如≥3.5%時，通過提高廢鋼的比例，如達so%；提高鐵液的過熱溫度，如達1500℃；采用多元復合孕育劑，如含Ca、Mn、Bi的硅鐵，使鑄鐵的牌號達到HT350
②調整鑄鐵成分中的Si與c和Mn與Si的比值，在碳當量為3.4%～3.8%時，將Si/C從0.4～0.5提高到0.7～0.8；Mn/Si從0.5～0.6提高到1.0～1適當加入少量穩定珠光體的元素如Cr、Cu和Sb、Sn等。
河北卓峻機床(http://www.zhuojunjichuang.com)主要產品有三維平臺、龍門銑床鑄件、大理石構件、地軌地槽、方箱彎板、配重鐵、鑄鐵機械配件、機床床身鑄件等，并可根據客戶的需求定制異型機床鑄件。我公司產品廣泛應用于冶金、機械、化工、汽車、農機、電器、儀表、五金等生產行業。
