點擊圖片查看原圖

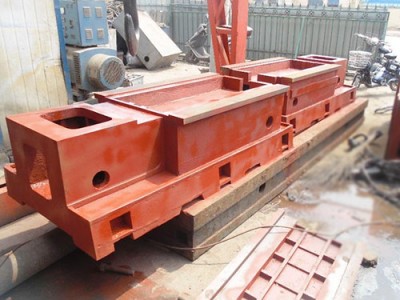

機床床身鑄件的方法同影響縮孔縮松問題的因素(一)、鑄造床身鑄件的方法
床身鑄件鑄造方法常用的是砂型鑄造，其次是特種鑄造方法，如：金屬型鑄造、熔模鑄造、石膏型鑄造；而砂型鑄造又可以分為粘土砂型、有機粘結劑砂型、樹脂自硬砂型、消失模等等。
鑄造方法選擇的原則：
1、采用砂型鑄造，主要原因是砂型鑄造較之其它鑄造方法成本低、生產工藝簡單、生產周期短；當濕型不能滿足要求時再考慮使用粘土砂表干砂型、干砂型或其它砂型；粘土濕型砂鑄造的鑄件重量可從幾公斤直到幾十公斤，而粘土干型生產的鑄件可重達幾十噸。
2、鑄造方法應和生產批量相適應，低壓鑄造、壓鑄、離心鑄造等鑄造方法，因設備和模具的價格昂貴，所以只適合批量生產。
3、造型方法應適合工廠條件，例如同樣是生產床身鑄件等鑄件，一般采用組芯造型法，不制作模樣和砂箱，在地坑中組芯；而另外的工廠則采用砂箱造型法，制作模樣；不同的企業生產條件（包括設備、地、員工素質等）、生產習慣、所積累的經驗各不一樣，應該根據這些條件考慮適合做什么產品和不適合（或不能）做什么產品。
4、要兼顧鑄件的精度要求和成本，床身鑄件的質量主要包括外觀質量、內在質量和使用質量。
(二)、影響數控機床床身縮孔縮松問題的因素
(1)數控機床鑄件中碳當量：提高碳量，增大了石墨化膨脹，可減少縮孔縮松。此外，提高碳當量還可提高球鐵的流動性，有利于補縮。鑄件的經驗公式為C%+1/7Si%39%。但提高碳當量時，不應使鑄件產生石墨漂浮等其他缺陷。
(2)數控機床床身成分中的磷含量：鐵液中含磷量偏高，使凝固范圍擴大，同時低熔點磷共晶在后凝固時得不到補給，以及使鑄件外殼變弱，因此有增大縮孔、縮松產生的傾向。一般工廠控制含磷量小于0.08%。
(3)數控機床床身中稀土和鎂的含量：稀土殘余量過高會惡化石墨形狀，降低球化率，因此稀土含量不宜太高。而鎂又是一個強烈穩定碳化物的元素，阻礙石墨化。由此可見，殘余鎂量及殘余稀土量會增加球鐵的白口傾向，使石墨膨脹減小，故當它們的含量較高時，亦會增加縮孔、縮松傾向。
河北卓峻機床(http://www.zhuojunjichuang.com)主要產品有三維柔性焊接工裝、龍門銑床鑄件、大理石構件、地軌地槽、方箱彎板、配重鐵、鑄鐵機械配件、數控機床床身等，并可根據客戶的需求定制異型機床鑄件。我公司產品廣泛應用于冶金、機械、化工、汽車、農機、電器、儀表、五金等生產行業。
