1、泵的特點

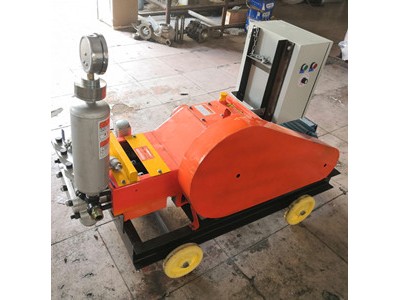

BLB-180型灌漿泵是一種三缸作用往復式柱塞泵，該泵可輸送清水、泥漿、水泥漿、水泥砂漿，主要可用于水庫，河道的土壩，土石壩的壩體、壩基的裂縫、松散層、溶洞進行壓力灌漿，旋噴注漿，靜壓注漿，建筑工程、高速公路、鐵路的地基加固注漿，也可用于其它水利施工建設及建筑行業施工中輸送石灰漿、水泥漿、水泥砂漿等固液相混合漿液。該泵在結構上有以下特點：

1.1該泵在各主要密封部位廣泛 采用了角密封結構技術，密封可靠，工藝簡單，裝拆方便。

1.2變頻變速，適合不同工況。

1.3采用高壓密封結構，使密封可靠，采用耐磨柱塞，使柱塞耐用。

1.4結構簡單，維護方便。

1.5易損件少，使用維修費用低（易損件主要為柱塞、密封圈、閥座，閥球）

1.6采用柱塞及球閥結構，對漿液中的顆粒物質不敏感，適合多種介質輸送。

本廠生產的灌漿泵有多種電動機型號配套使用，用戶可根據需要在訂貨時提出。

由于本廠生產的灌漿泵在不斷更新改進中，本說明書內容與實際產品會有所出入不做另行通知。

2、技術規格

     灌漿泵形式………………………………………………..臥式

     作用種類………………………………………….……單作用

     缸      數………………………………………………..3

柱塞直徑……………………………………………….55毫米

柱塞行程………………………………………………..90毫米

吸水管直徑……………………………………………..50毫米

排水管直徑……………………………………………..25/32毫米

所需功率………………………………………………….7.5/11/15kw

壓    力…………………………………………………………8/10/11Mpa

流   量…………………………………………………………..0-180L/min

重   量（包括發動機）…………………………………….360/400/440kg

3、泵的結構

 BLB-180型灌漿泵為整體式結構，安裝在同一機架上。

4、泵的使用與維修

 4.1泵在工作平臺上的安裝

     灌漿泵安裝基礎應平整，不要傾斜。

4.2開泵前的準備工作

   灌漿泵經過長時間停止使用或重新安裝后，在開動以前一定要進行下列準備工作：

4.2.1 檢查減速箱潤滑油是否充足。

4.2.2檢查濾水器吸水管道是否暢通。

4.2.3檢查各運動部分運動有無卡阻。

4.2.4檢查三角皮帶是否繃緊，三條皮帶松緊應一致。

4.2.5檢查各緊固件有無松動，特別是柱塞填料壓蓋、十字頭與中間桿連接螺紋是否擰緊。

4.2.6檢查泵的吸水高度，在海拔1000米以上的地區，泵的吸水高度應不超過3米，在海拔1000米以上的地區，應根據當地大氣壓降低程度，減少泵的吸入高度。

4.2.7檢查濾水器浸入泥漿池的位置，一般應在泥漿液面0.3-0.5米以下，濾水器距離泥漿池底位置不小于0.3米。

4.2.8泵的工作介質為泥漿和水泥砂漿時，砂子直徑應在2毫米以內，并保證其流動性。

4.2.9灌漿泵不吸漿時，應及時檢查排除或加灌引水，干磨時間過長會燒壞密封圈。

警告     減速箱內潤滑油高度不足或無潤滑油會導致減速箱內零件異常磨損甚至報廢。

4.3開泵中的注意事項

4.3.1保持拉桿清潔，確保沒有干漿泥巴，否則會加劇油封磨損。

4.3.2經常檢查拉桿活塞是否有退絲現象，確保不能退絲，否則會導致無法啟動或原件受損。

4.3.3泵頭和缸頭螺絲經常抹些機油防銹，方便維護、保養、清洗和調整。

5、泵的拆卸與裝配

BLB-180型灌漿泵由減速箱、泵頭體、動力機、機架四部分組成，在修理時應按順序拆卸。

5.1閥球、閥座的拆卸

5.1.1 拆下上壓板，上壓蓋，即可更換鋼閥球。

5.1.2松開泵頭與曲軸箱體連接的八個螺母，使泵頭與曲軸箱分離。

5.1.3拆下泵頭下部三個螺塞，用長圓桿將進、排水閥座敲下來。

5.2更換填料柱塞

 5.2.1取下過渡盤，用兩把扳手松開柱塞與中間桿連接，取下填料函。

 5.2.2松開填料壓套，取出柱塞、填料。

5.2.3裝入新填料、柱塞，裝上填料壓蓋。

5.2.4上緊柱塞與中間桿連接。

警告 1.單用扳手扭柱塞，可能損壞連桿結構。 2.柱塞與中間桿須用扳手扭緊，運轉過程中應經常檢查，否則因絲扣松動可能造成絲扣損壞。

5.2.5裝上過渡盤，泵頭。

5.2.6調整填料壓蓋松緊度。

注意 調整填料壓蓋過緊，會導致灌漿泵運轉困難甚至轉不動，柱塞及密封圈磨損加大，損壞填料壓蓋。

5.3減速箱的拆卸

5.3.1 取下三角皮帶，拆下變速總成。

5.3.2拆下放油螺栓，組合墊圈，放盡減速箱潤滑油，取下箱蓋。拆下連桿螺栓，取下連桿端蓋。



5.3.3拆下偏心輪罩，推桿，拆下軸承蓋，用銅棒將一軸向左側敲出。

5.3.4松開中間桿與柱塞鏈接。

5.3.5拆下軸承蓋的固定螺栓，用2只M10*40螺栓旋入端蓋頂絲孔（每個端蓋預留2個頂絲孔），交叉旋動螺栓，即可取下軸承蓋。

5.3.6取出曲軸總成、主動軸總成、連桿及十字頭總成。

5.3.7用手錘和Φ 30圓鋼將十字頭銷打出。

5.4減速箱的裝配

    灌漿泵的裝配順序按拆卸順序相反進行，裝配時注意下列事項：

 5.4.1裝配前各部件必須清洗干凈，零部件表面避免磕碰、劃傷。

 5.4.2連桿螺栓擰緊力矩為8-10公斤米，并用止動墊圈固定好、連桿軸瓦與連桿軸頸間隙調整好，不得過緊或過松。

 5.4.3圓錐滾子軸承間隙也應調整適當。調整螺栓，使曲軸連桿徑與十字頭對正，向內調整螺栓使曲軸傳動略感費力，再向外調整螺栓半圈，使曲軸旋轉流暢，鎖緊螺母5。

5.4.4中間桿端部外螺紋與十字頭端部內連接螺紋要用力旋緊。

 5.4.5調整填料壓蓋可調節柱塞與密封圈松緊程度。不要過緊過松，運轉過程中發現泄漏應及時調節。

5.4.6安裝壓力表時壓力表接頭內必須注滿機油。

6、泵的潤滑

    曲軸箱用潤滑油，冬季HJ-20機油（CB443-64）夏季HJ-30機油(CB443-64)。
