詳細說明

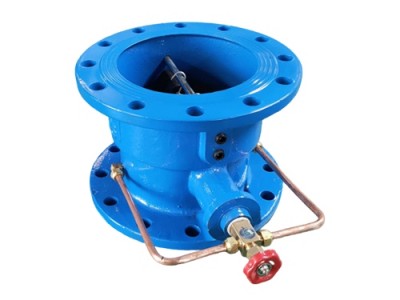

微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、針型閥組成。其原理主要依靠入口介質的推力作用，將兩塊閥瓣平穩推開。在此同時，入口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當入口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消水錘的作用。閥瓣被活塞分成先關閉后緩慢兩步關閉，達到既防電機逆轉又起消靜音作用。該閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能限制破壞性水錘，管線的使用穩定。不宜用于含有固體顆粒和粘度較大的微阻緩閉蝶式止回閥介質。
微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封好、啟閉平穩、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。微阻緩閉蝶式止回閥已經被各大工業、城建等行業廣泛的推廣應用，反應良好。
微阻緩閉蝶式止回閥主要特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。

微阻緩閉蝶式止回閥用途與影響類型選用的因素
一、緩閉止回閥用途
1.微阻緩閉蝶式止回閥適用于標稱壓力pN1.0mpa~42.0mpa、等級150-2500的各種管道；標稱直徑：DN15×1200mm，NPS1×2×48；工作溫度-196~540°C它用于防止介質回流。通過選擇不同的材料，可用于水，蒸汽，油，硝酸，醋酸，強氧化劑和尿素。
2.緩閉止回閥（也稱為止損閥或止回閥）可防止介質在管道中回流。通過介質流打開和關閉零件并強制自動打開或關閉，以防止介質反向動，稱為后閥。止回閥是一種自動閥，主要用于中管道的雙向動。它只允許介質向一個方向動，以防止事故的發生。閥門應水平安裝在管路中。
微阻緩閉蝶式止回閥的結構特點
1.體積小，重量輕，結構長度只有回轉止回閥的三分之一；
2.慢速停機系統性能良好，不受管道中介的影響。圓盤快速關閉，然后緩慢關閉，以防止水錘開裂。
3.橡膠柔軟密封，密封性能好，耐磨性強，使用壽命長；4.橡膠緩沖器，開閉平穩，無振動，無噪音；
5.與舊止回閥相比，流量阻力較小。
二、影響止回閥類型選用的因素
由于止回閥的種類較多，在進行石油化工裝置管道設計時，不可避免要涉及到止回閥的選用。
止回閥類型的選用是否合理，不僅影響工程建設的投資和裝置的正常生產，還會影響管道系統以及設備的安全性。因此，止回閥的選用非常重要，影響止回閥類型選用的主要因素如下：
(1)先應理解工藝設置止回閥的目的，滿足工藝要求。當工藝對止回閥的結構有特殊要求時，一般應在PID(工藝管道儀表流程圖)中注明。
如往復式壓縮機出口管道，工藝會要求采用無沖擊式止回閥，其目的是避免由于往復式壓縮機的出口壓力頻繁波動，導致止回閥的閥瓣頻繁開啟和受到沖擊，從而造成止回閥損壞。而對于出口與入口壓差大于4.0MPa的離心泵，工藝一般要求在泵出口管道上設置型式不同的雙止回閥ca這是由于泵出、入口壓差較大，泵突然停止運轉的情況下，微阻緩閉止回閥的泄漏量較大，為了降低微阻緩閉止回閥的泄漏量，同時降低止回閥損壞失效的機率，所以采用兩個不同類型的止回閥。
(2)應滿足壓力降的要求。有些管道對壓力降要求特別嚴格，這些管道上的止回閥就要采用低壓力降止回閥，常用的有雙板式止回閥等。必要時，還需要進行模擬計算以確定壓力降是否滿足設計要求。
(3)操作壓力要求。對于操作壓力特別低的大口徑止回閥，若選用標準壓力等級的旋啟式止回閥或升降式止回閥，可能會由于閥瓣較重，導致正常操作條件下，閥瓣無法打開。而對于操作壓力較高的高壓止回閥，可選用壓力密封閥蓋的止回閥。
(4)閥門尺寸的影響。一般，公稱直徑小于DN50的止回閥常用升降式止回閥；公稱直徑大于等于DN50、小于DN400時，可選用旋啟式止回閥；公稱直徑大于DN400、小于DN600時，可選用斜盤式止回閥；公稱直徑大于DN50、小于DN1200時，可選用雙板式止回閥。
(5)安裝方向的影響。不帶彈簧的升降式止回閥應安裝在水平管道上；旋啟式止回閥和斜盤式止回閥一般安裝在水平管道上，也可以安裝在介質由下向上動的垂直管道或傾斜管道上；雙板式止回閥、軸流式止回閥則既可以水平安裝也可以垂直安裝。
(6)安裝空間的影響。對于較大口徑的止回閥，當安裝空間較小時，可以選用對夾雙式板止回閥。
(7)經濟性的影響。當多種止回閥均能滿足要求時，應優先選用結構簡單、價格低廉的止回閥。石油化工裝置中，用量較大的是升降式止回閥和旋啟式止回閥。
止回閥的選用，不能只考慮單一因素的影響，往往是多種因素綜合考慮的結果。
河北歐鴻閥門制造有限公司（http://www.hebeiouhong.com）主營多種不同型號的緊急關閉閥【詳見http://www.hebeiouhong.com/ohslkzf/ohslkzf.html】、回水自動啟閉閥【詳見http://www.hebeiouhong.com/ohzhf/ohzhf.html】、手動刷式過濾器【詳見http://www.hebeiouhong.com/ohglq/ohglq.html】、DF41-10倒流防止器【詳見http://www.hebeiouhong.com/ohfwgdf/ohfwgdf.html】，型號眾多，致力于設計暖通、空調、工業給排水閥門，廣泛應用于給排水、暖通、消防、自來水、化工、化肥、冶金、除塵等行業，深受廣大客戶好評。
