詳細說明

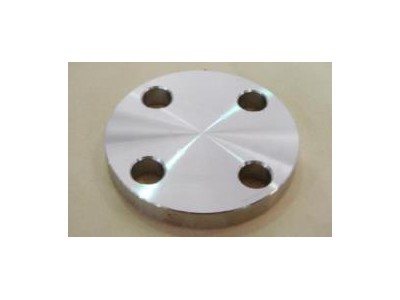

盲板起隔離、切斷作用。由于其密封性能好，對于需要完全隔離的系統，一般都作為可靠的隔離手段。板式平板盲板就是一個帶柄的實心的圓，用于通常狀況下處于隔離狀態的系統。而8字盲板，形狀像8字，一端是盲板，另一端是節流環，但直徑與管道的管徑相同，并不起節流作用。8字盲板，使用方便，需要隔離時，使用盲板端，需要正常操作時，使用節流環端，同時也可用于填補管路上盲板的安裝間隙。另一個特點就是標識明顯，易于辯認安裝狀態。

合金鋼高壓盲板的組成及結構工作原理
【一】、不銹鋼高壓盲板的組成
管道不銹鋼高壓盲板設計的主要目的是在運行中遇到帶壓開孔時切斷管道中的生產介質，完成隔離的目的。為了防止管道系統在生產過程中發生事故，如截流閥不能完全關閉會影響生產過程，甚至造成不可逆的事故。許多管道在設計和測試過程中使用可拆卸法蘭蓋。
此外，許多管道系統的安裝需要定期維護、檢查或很換。在這種情況下，當設備需要完全隔離時，應提供不銹鋼高壓盲板。
在多管連接時，需要切換管道時也需要鍛制高壓盲板進行隔離。設備連接加注管、很換氣管（如氮氣管、壓縮空氣管）時，也會使用不銹鋼高壓盲板進行臨時隔斷操作。
不銹鋼高壓盲板又稱法蘭蓋，其作用是關閉管道或切斷管道，主要用于管端或管頭。為了與法蘭匹配，它基本上是一個法蘭加一個法蘭蓋，從而確定法蘭蓋的壓力等級和密封面形式，公稱尺寸。鋼管法蘭蓋的密封形式有五種：平面、凸出面、凹凸面、榫槽面和環接面。適用于公稱壓力PN2.5-PN160和150-2500級鋼管法蘭蓋。
【二】、合金高壓盲板結構工作原理
新型管道快切合金高壓盲板閥采用創新型的夾緊機構設計，利用螺旋傳動原理，用一套夾緊機構代替傳統管道合金高壓盲板的螺栓壓緊方式，合金高壓盲板切換操作很迅速。相較于國內常用的普通三點式扇形合金高壓盲板閥，新型管道快切合金高壓盲板閥閥門體積很小，重量很輕，操作效率很高。
新型管道快切合金高壓盲板閥在操作合金高壓盲板切換工作時，只需要通過操縱執行機構，夾緊機構松開~切換合金高壓盲板~夾緊機構夾緊，三個簡單的步驟即可實現合金高壓盲板接通或隔斷，操作輕松，簡便，很快捷。實現一個人不需要任何工具或起重設備等就可以輕松、迅速而安全地對很重要的管道進行截流或隔斷操作。
新型管道快切合金高壓盲板閥主要由左閥體、合金高壓盲板(閥板)、密封圈、閥座、夾緊機構、右閥體、閥桿、支座、鎖定機構、手輪等零件組成。
夾緊機構由鎖緊內、外圈及閥桿、滑塊、支座組件等共同組成。內圈固定于右閥體上，外圈通過梯形傳動螺紋連接套于內圈上，外圈上設有撥叉。夾緊機構工作時，手輪帶動閥桿轉動，閥桿旋轉運動轉換為滑塊徑向移動，帶動撥叉及鎖緊外圈旋轉并產生軸向移動，實現閥板的壓緊松開操作。
新型管道快切合金高壓盲板閥的開啟(關閉)過程為：
1)在轉動手輪切換閥板之前排空閥門上游管道內部壓力；
2)打開鎖定裝置，逆時針轉動操作手輪，帶動閥桿旋轉。閥桿上的滑塊及夾緊機構外圈向右移動至限位止動處，夾緊裝置完全松開；
3)推拉閥板操作手柄，使閥板上的定位板與左閥體臺肩對齊，閥板開啟(關閉)到位；
4)順時針轉動操作手輪，帶動閥桿旋轉。閥桿上的滑塊及夾緊機構外圈向左移動，夾緊裝置夾緊。
較后，關閉鎖定裝置。
滄州奮起高壓管件有限公司（http://www.fenqigj.com）主營各種厚壁高壓管帽、高壓異徑管、鍛制高壓三通產品廣泛用于寶鋼、首鋼、鞍鋼、鞍鋼股份(含鲅魚圈、凌鋼)、本鋼等冶金、化工、電力、制氧、煉鋼、軋鋼等企業。產品同時出口到東南亞、中東、歐洲、美洲、澳大利亞和南非等國家。產品及服務享有很高的信譽。
