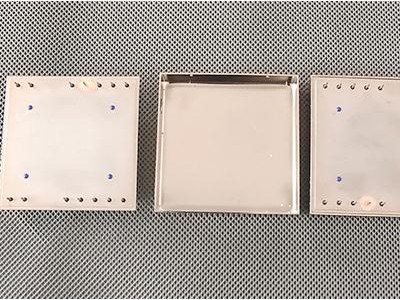

河北晶振外殼訂做-滄州恒熙電子公司訂制規格60x60X13

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2024-08-22 14:05
瀏覽次數：	151

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

晶體振蕩器是指從一塊石英晶體上按確定方位角切下薄片(簡稱為晶片)，石英晶體諧振器，簡稱為石英晶體或晶體、晶振；而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬晶振外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。現有晶振的外殼與基座裝配后，由于配合結構所限，導致兩者裝配穩定性差，緊密性差，導致密封性能降低，從而影響產品的應用。晶體振蕩器又稱有源晶振，另一種稱為晶體諧振器(無源晶振)，兩者統稱為晶振。在晶體振蕩器的采購中，有源晶體振蕩器和無源晶體振蕩器的采購要求有所不同，現在我們就來說說選購晶體振蕩器的注意事項。

晶振外殼沖壓生產要注意哪些問題與加工表面損壞原因
(一)、晶振外殼沖壓生產要注意哪些問題
晶振料較軟，昂貴，晶振外殼沖壓生產容易斷裂以及部分晶振外殼產品還需后續加工，如拉絲﹑陽極處理等，在晶振外殼沖壓生產生產時極易產生頂傷﹑壓傷﹑刮傷﹑變形，那在晶振外殼沖壓生產時要做到以下問題：
1、在不影響工程數的情況下沖孔盡量排在后面。對于沖孔數量較多的產品，可考慮即使多做一個工程，也要將沖孔排在后面。
2、晶振料較軟且模具較容易堵料，故在設計模具放間隙時宜放雙邊料厚10%的間隙，刀口直深位以2mm較為合適，錐度以0.8-1°為合適。
3、折彎成型時，因晶振料在折彎時容易產生晶振屑，會造成點傷﹑壓痕，晶振原材需貼PE膜，在滾輪及電鍍的情況下，成型塊以拋光鍍硬鉻為佳。
4、對于需陽極后加工的沖壓件，如有壓平﹑推平工序180°，產品不可全部壓合，全部壓合會產生吐酸現象，需留0.2-0.3mm的縫，以便酸液順利及時流出，故在此工序上做限位塊并標定模高于模具上。
5、因晶振料較脆，容易開裂，特別是在反折邊的情況下，故盡量不要做壓線，即使要做，也要將壓線做寬一點，打淺一點。
6、所有晶振件刀口都要求用慢走絲線割，以防毛刺及落料不順現象，晶振件容易產生高溫，故沖子硬度要求60°以上，至少用SKD11材質以上，不可有D2等差質沖子。
7.要想將晶振件沖壓做好，降低不良率，先要做好5S，特別是清潔，含模具﹑沖床臺面，流水線及包裝材料做到無尖銳雜物，無臟物定期清晰整頓，模具上下都清理干凈，無雜物。
8、發現產品毛刺較大及時送模具維修并跟催至結果。
9、晶振件較易發熱，并積壓在一起變硬，故在沖孔下料時需在材料上涂點壓扳油(即可散熱，又可順利疏通落料)再?zèng)_壓。
10、沖孔較多的產品需做到打一下清理模具表面一下，做到模具﹑產品永保干凈無雜物，減少頂傷，發現頂傷將模具頂傷問題點找出并解決才可繼續生產。
11、推平模具推塊會產生晶振屑，故推塊每天生產完都清洗推塊下面的晶振屑。
1)、沖子在沖孔時極易將晶振屑帶入脫板內，而產生高溫將沖子磨損甚至軟化，故生產3-7天定期清洗沖子或?qū)_孔刀口光磨，實在不幸需及時換。
2)、對于180°折彎壓平產品，沒10-30片將折邊撕開PE膜觀看有無破裂，因晶振料在出料時會有成分不均現象，特別對于換廠家沖壓材料時需做嚴格件檢查。
(二)、晶振外殼加工表面損壞的原因
1、鑄錠表面附著有雜物或鑄錠成分偏析。鑄錠表面存在大量偏析浮出物而鑄錠又未進行均勻化處理或均勻化處理效果不好時，鑄錠內存在確定數量的堅硬的金屬顆粒，晶振外殼在擠壓過程中金屬流經工作帶時，這些偏析浮出物或堅硬的金屬顆粒附著在工作帶表面或?qū)ぷ鲙г斐蓳p傷，較終對表面造成劃傷；
2、模具型腔或工作帶上有雜物，模具工作帶硬度較低，使工作帶表面在擠壓時受傷而劃傷；
3、出料軌道或擺床上有露的金屬或石墨條內有較硬的夾雜物，當其與接觸時對表面造成劃傷；
4、在叉料桿將從出料軌道上送到擺床上時，由于速度過快造成碰傷。
晶振外殼表面損傷的解決辦法：
1、加強對鑄錠質量的控制；
2、提高修模質量，模具定期氮化并嚴格執行氮化工藝；
3、用軟質毛氈將與輔具隔離，盡量減少與輔具的接觸損傷；
4、生產中要輕拿輕放，盡量避免隨意拖動或翻動。
滄州恒熙電子有限責任公司（http://www.hengxidianzi.com）主營多種不同型號的晶振外殼、電源外殼、金屬封裝外殼，配備鍍金、鍍鎳、鍍錫、電泳漆、陽極氧化等表面處理加工車間、全部實現本廠自主生產加工能、縮短交期等問題。產品遠銷北京、上海、廣州、深圳、西安、等地。
