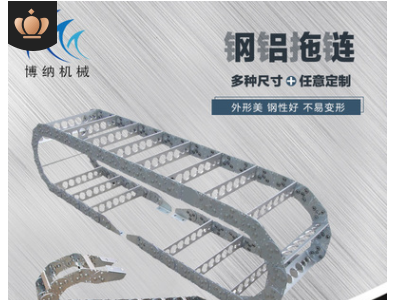

產品名稱：鋼鋁拖鏈
節距：可選
鏈板高度：根據節距
彎曲半徑：根據節距選擇
長度：根據客戶要求
材質：Q235/304/1CR13/201
支撐板形式： I型（整體式打孔）、II型（分體式打孔）、III型（框架上下是鋁板內部可以根據要求加放尼龍隔離片）
訂貨舉例：
拖鏈節距TL45，支撐板形式III型，彎曲半徑R=90,支撐板寬度100，拖鏈長度L=2500
TL系鋼制坦克鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
1.拖鏈可適應最大移動速度40米/分。
2．拖鏈在最大移動速度時，噪聲聲壓級不大于68分貝。
3．拖鏈安全使用壽命不小于1 00萬次(往復)。
鋼制坦克鏈規格
鋼制坦克鏈按結構可分為TL型鋼制坦克鏈和TLG型鋼制坦克鏈，鋼制坦克鏈按節距分類有45、65、75、95、100、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
TL45鋼制坦克鏈的主體是由鏈板（優質鋼板鍍鉻）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，鋼性好不變形，安裝方便，使用可靠，易拆裝，尤其是本產品采用了高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形，不下垂。
鋼制坦克鏈使用中必須注意幾點：
1.TLG和TL 型鋼制坦克鏈其使用行程最大為 40 米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼制坦克鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑決定的.
3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
批發定做TL鋼鋁拖鏈 橋式增強型機床拖鏈 防油耐磨穿線坦克鏈
