1。集電環的結構

集電環的結構由于制造工藝的不同而有多種。它們的共同點是都由導電環、絕緣和固定支撐3個主要部分組成，只在組裝工藝上有所區別，下面主要介紹賽力盟交流異步電動機常見的中型電機集電環和中、低速的大型電動機集電環。

2.裝配式集電環，主要由金屬環、襯套（薄鋼板彎成的的開口套，又叫緊圈套）、絕緣襯墊和套筒等組成。絕緣襯墊可采用環氧酚醛玻璃布板或塑型云母板制成，套筒一般用鑄件車制而成。金屬環采用過盈配合與套筒緊固，該類型集電環主要用于賽力盟中型交流異步電動機。

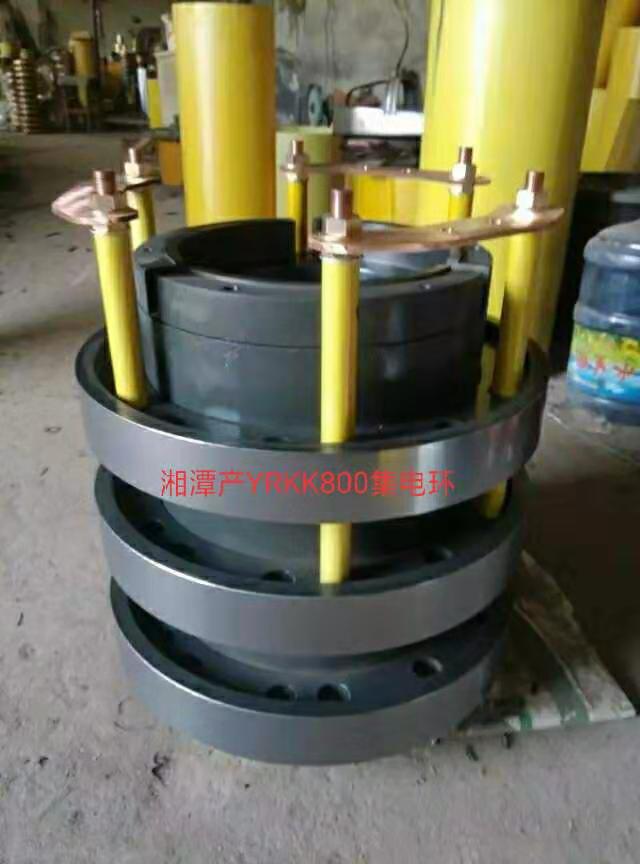

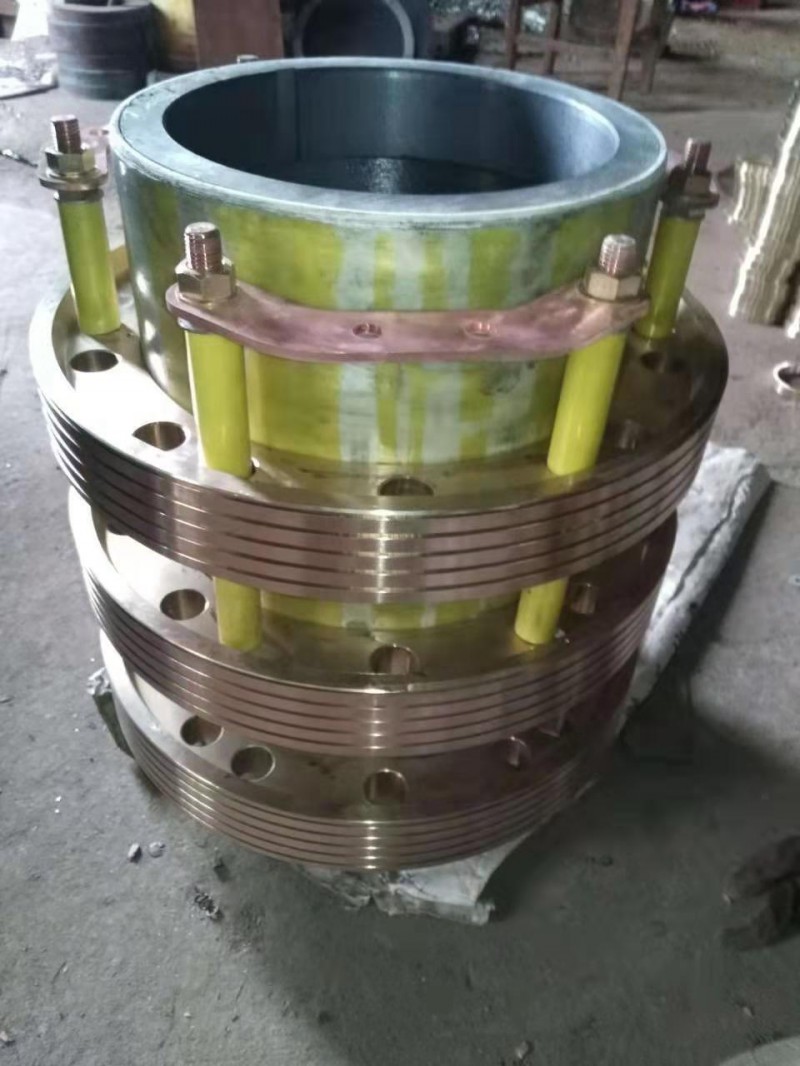

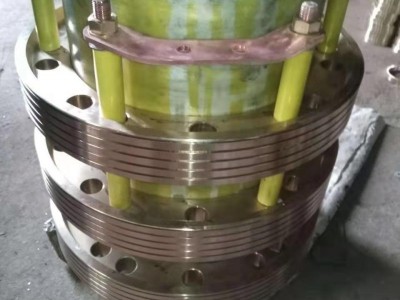

3.螺桿裝配式集電環，這種集電環的金屬環用絕緣墊圈相互絕緣，借助帶有絕緣套筒的螺桿固定在支架上，適用于賽力盟中、低速的大型電動機。

4.熱套式集電環，這種集電環的金屬環直接加熱套在包有絕緣層的轉軸上,適用于高速電動機.金屬環一般采用黃銅；青銅或低碳鋼制作；高速電動機的金屬環用高強度合金鋼(如35SiMn)制成。賽力盟大型電動機集電環的金屬環之間有時還裝配絕緣隔板，加以大金屬環之間的爬電距離。

      用戶定制賽力盟交流異步電動機集電環產品，需要提供賽力盟電機上的銘牌數據，以保證產品的正確性。
