詳細說明

液壓提升裝置是大型立式儲罐，貯罐主體安裝方法有正裝法和倒裝法兩種。正裝法是指以儲罐，貯罐底為基準平面,儲罐，貯罐壁板從底層節開始，逐塊逐節向上安裝。倒裝法是指以儲罐，貯罐底為基準平面，先安裝頂圈壁板和儲罐，貯罐頂,然后自上而下,逐圈壁板組裝焊接與頂起,交替進行,依次直到底圈壁板安裝完畢。國外施工企業大都采用正裝法；國內企業大都是拱頂儲罐，貯罐采用倒裝法，浮頂儲罐，貯罐采用正裝法大型儲罐液壓提升是工程施工的一個難題，解決了大型儲罐液壓提升施工的技術核心就是如何倒裝提升重達幾百噸的大型儲罐。我公司為您提供的施工方案——大型設備液壓提升技術|儲罐液壓頂升倒裝施工技術。雙劍合璧，大大提高了工程的進度和效率。
液壓提升裝置由動、定滑輪組，滑塊，液壓缸，機架，導柱，上、下限位器，鋼絲繩及吊籃組成。液壓油缸安裝在機架兩側，液壓缸活塞桿與機架一端的滑塊連接，動滑輪組安裝在滑塊上，定滑輪組固定安裝在機架另一端，纏繞在動、定滑輪組上的鋼絲繩與吊籃連接，吊籃隨安裝在滑塊上動滑輪組在機架導柱上的滑動做升降運動。液壓提升裝置解決了現有卷揚提升裝置結構復雜，調速困難等問題。
液壓提升裝置工作原理
液壓提升裝置以集群千斤頂為執行機構，液壓泵站為動力設備，以鋼絞線懸掛承重，利用千斤頂上、下夾持器（自動工具錨）交替動作和千斤頂活塞與油缸沿鋼絞線的相對運動，使重物上升(連續平移)或適量下降。此原理是將預應力錨具錨固技術與液壓千斤頂技術進行的有機融合，通過錨具錨固鋼絞線，再利用計算機集中控制液壓泵站輸出的流量和油壓（比例閥、換向閥等驅動裝置），驅動提升千斤頂活塞伸、縮（位移傳感器裝置），帶動鋼絞線與構件升、降、連續平移，實現大型構件的整體同步提升（平移）與適量下降，系統具有很強的施工現場適應性和可靠性。

液壓同步提升技術同大跨度鋼析架結構形式
【一】、液壓同步提升技術
液壓提升機械液壓同步提升技術是一種適用于大型構件整體提升安裝的施工技術，通常采用柔性鋼絞線承重、液壓提升集群和計算機同步控制等。液壓同步提升系統是集機械、液壓、電氣、計算機自動控制技術為一體的復雜系統。大型構件可以在地面組裝后整體提升到幾十米甚至幾百米的高空安裝就位。提升施工的性很重要，在提升過程中，對被吊物進行和的控制，是液壓同步提升技術的關鍵問題。
(1)提升點多，大型構件具有重量超重、面積大等特點。采用地面組裝、整體提升時，由于單臺提升液壓缸提升力有限，因此通常需要數十臺提升液壓缸共同進行提升，即需要多個提升點同時工作。例如，國家圖書館二期鋼結構整體提升重量約為10388t，面積12300m2，共使用了67個提升液壓缸；
壓提升機械(2)同步要求高，在液壓頂升過程中要嚴格控制吊點之間的位移偏差，以避免結構變形過大、附加載荷過大等。同時，各吊點的載荷要控制在與理論計算基本一致的范圍內，避免構件局部受力過大甚至破壞；
(3)吊點提升力差異較大，大型構件同步提升時，需要設置多個吊點，吊點之間提升力大小差異很大，提高了同步控制的難度。
大型構件整體提升時，因為吊點布置在構件不同的位置上，所以吊點之間相對結構剛度存在差異。從式(1)可看出吊點載荷與吊點之間相對結構剛度關系密切，當吊點之間相對結構剛度較大時，吊點載荷對位移變化比較敏感，即較小的位移同步偏差也會引起較大的載荷變化；反之，當吊點之間的相對結構剛度較小時，位移存在較大偏差時，載荷的變化相對較小。
【二】、大跨度鋼析架結構形式
大跨度鋼析架結構一般指跨度超過60m，桿件所用材料為鋼材的析架結構。液壓頂升裝置結構是由一些直桿在兩端用鉸鏈彼此連接而成的幾何形狀不變的結構，其結構形式多種多樣，常見的析架結構形式。
平面析架中桿件的軸線都在同一個平面內，具有以下特點:
(l)由于析架桿件組成若干三角形單元，故其為幾何不變體系。
(2)雖然析架節點存在彎矩，但其彎矩非常小，可忽略不計，故析架節點一般按鉸接考慮。
(3)析架桿件均受軸力，不考慮彎矩作用，設計時上下弦截面較小，為保證桿件強度，故外部荷載應盡量作用在節點上。
空間析架不是所有的桿件都位于同一個平面內，由空間桿系組成，可單獨形成穩定體系，平面外剛度較大；如果析架構件規格采用鋼管，就稱為管析架結構，其整體性能好，同時外表美觀，易于制作安裝，被廣泛應用于一些大跨度鋼結構中。
實施液壓同步提升工藝技術，液壓頂升是一項集機、電、液、傳感器、計算機控制于一體的現代化施工技術，由控制系統(計算機和傳感器)、承重系統(鋼絞線和千斤頂)、動力系統(液壓泵站)等組成。
1、液壓提升控制系統及功能
(1)LSD計算機控制系統：它是液壓同步提升技術的核心，由主控計算機、現場控制器、傳感器、通信單元及相應的數據線組成。主控計算機按各種傳感器采集到的位置信號、壓力信號及高差信號，按一定的控制程序和算法，決定油缸動作順序，完成集群千斤頂協調工作，從而實現千斤頂同步控制，計算機同步控制系統具有邏輯控制、位置同步控制功能，能實現構件平穩提升、下降及遠程控制。
(2)邏輯控制程序功能：它是指具有提升頂集群動作控制和作業流程控制的能力。由于每臺提升千斤頂上安裝有一套傳感裝置，這些傳感器將主油缸的位移情況、上下錨具的松緊情況傳送到主控計算機，根據一定的控制邏輯順序控制電磁換向閥，從而控制主油缸和上下夾持器動作。
(3)錨具狀態檢測傳感器：液壓提升在每臺提升頂的上下錨具油缸上各安裝接近開關，進行緊錨狀態、松錨狀態位置檢測。
2、液壓提升設備配置要求

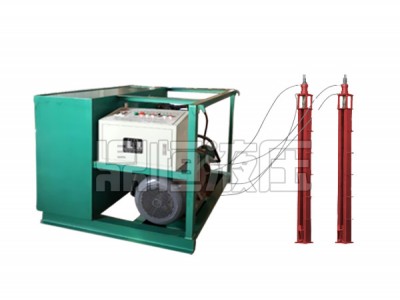

根據本工程的要求，設備配置采用1臺YTB液壓泵站帶動2臺LSD100提升千斤頂的形式。泵站每分鐘流量36L，間歇式提升方式，提升速度約6一8m/h。
(1)提升千斤頂的選擇及布置；
(2)液壓泵站組裝調試及布置；
(3)控制系統布置及總體調試檢驗(含各監測部分)；
(4)提升鋼絞線的選擇(鋼絞線采用1860MPa中15.24高強低松馳預應力鋼絞線，是抗拉強度高的柔性索具，且便于施工)。
河北省滄州鼎恒液壓機械制造有限公司(http://www.dhyyjx.com)是一家以液壓頂升器、液壓頂升機械及其配套設備為主，集設計、開發、生產于一體的液壓機械設備制造公司，為我國安裝工程的事業奉獻光熱，為鍛造我國液壓提升產業豐碑而向前。
